Когда речь заходит о городских и промышленных стоках, романтики мало. Есть расчет кислорода, бактериальные сообщества и оборудование, которое должно работать без пауз. Я как инженер вижу это ежедневно: если воздух в биореакторе подан верно, биология держит нагрузку, стабильно идут азот и фосфор, энергопотребление не уходит в потолок. Если нет — растут затраты и жалобы. Разберем, как выстроить систему так, чтобы аэрация помогала, а не мешала, и какое оборудование в комплексе дает надежный результат.
Что делает аэрирование сердцем биореактора
Биологическая очистка держится на двух задачах: окисление органики и удаление азота. Для первого микробам нужен кислород, для второго — правильная смена аэрационных и безкислородных зон. Управляя воздухом, мы задаем кинетику процесса, состав активного ила и даже гранулометрический состав хлопьев.
Тонкопузырчатые диффузоры обеспечивают высокий перенос кислорода в воду, за счет мелких пузырьков увеличивается площадь контакта. Но реальная эффективность падает в сточной воде, поэтому учитывают α‑фактор, обычно 0.5–0.8 относительно чистой воды. Глубина погружения 4–6 м дает хороший прирост SOTE, при этом растут потери давления. Баланс нужен всегда: насыщаем, но не тратим лишнее.
Очистка сточных вод и очистные сооружения: применение аэраторов для очистных сооружений
Выбор аэраторов начинается с кислородного баланса. Считаем пиковый расход O2 на БПК, нитрификацию, выделяем буферы под залповые сбросы. Далее задаем DO‑уставки: 1.5–2.0 мг/л в карбоновой зоне, 0.3–0.8 мг/л в нитрификаторе, почти ноль в денитрификанте. Из этого растет требуемый расход воздуха, напор, число диффузоров и схема зонирования.
Важны материалы мембран: EPDM универсален и доступен, PTFE‑ламинат лучше держит набухание и карбонатные отложения, но дороже. Для жирных промстоков подходят грубопузырчатые решения и поверхностное аэрирование, где требуется прежде всего перемешивание. На мелких станциях критична ремонтопригодность: съемные диски удобнее при ограниченном штате.
Типы аэраторов и где они уместны
Дисковые тонкопузырчатые диффузоры — классика для городских очистных. Диаметр 9–12 дюймов, равномерная сетка, умеренная стоимость, высокий перенос кислорода. Трубчатые удобны в длинных коридорах аэротенков, их проще распределять по площади и переставлять при реконструкции. Ленточные панели дают ровное поле пузырьков на больших площадях, часто идут в новых биореакторах.

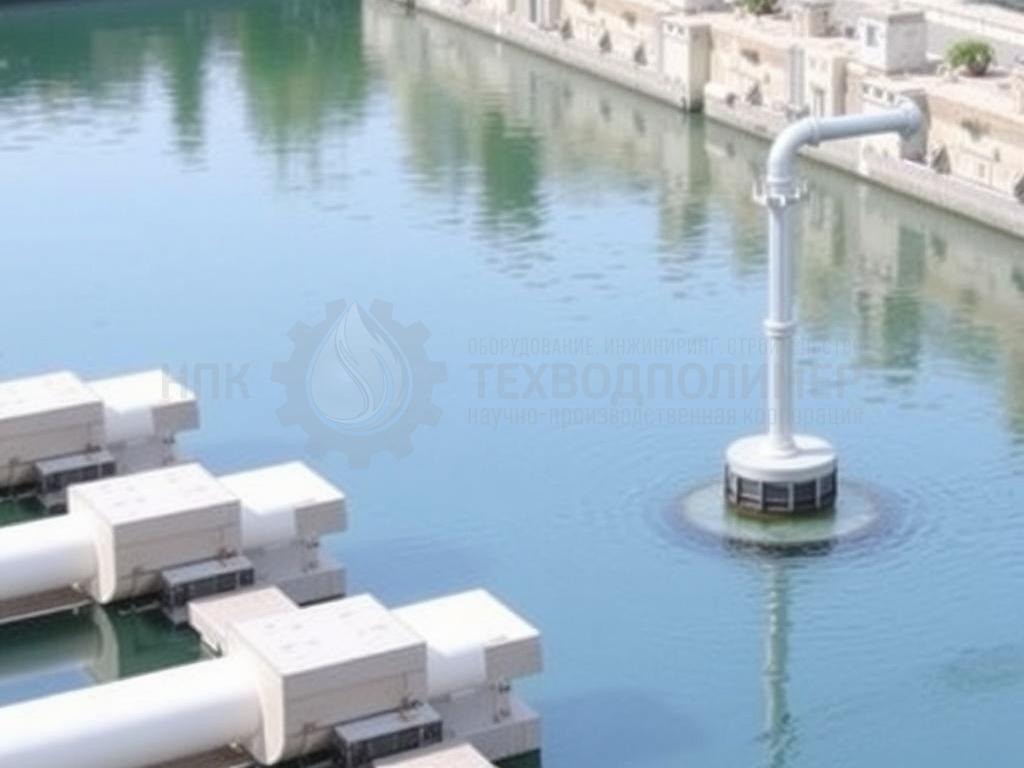

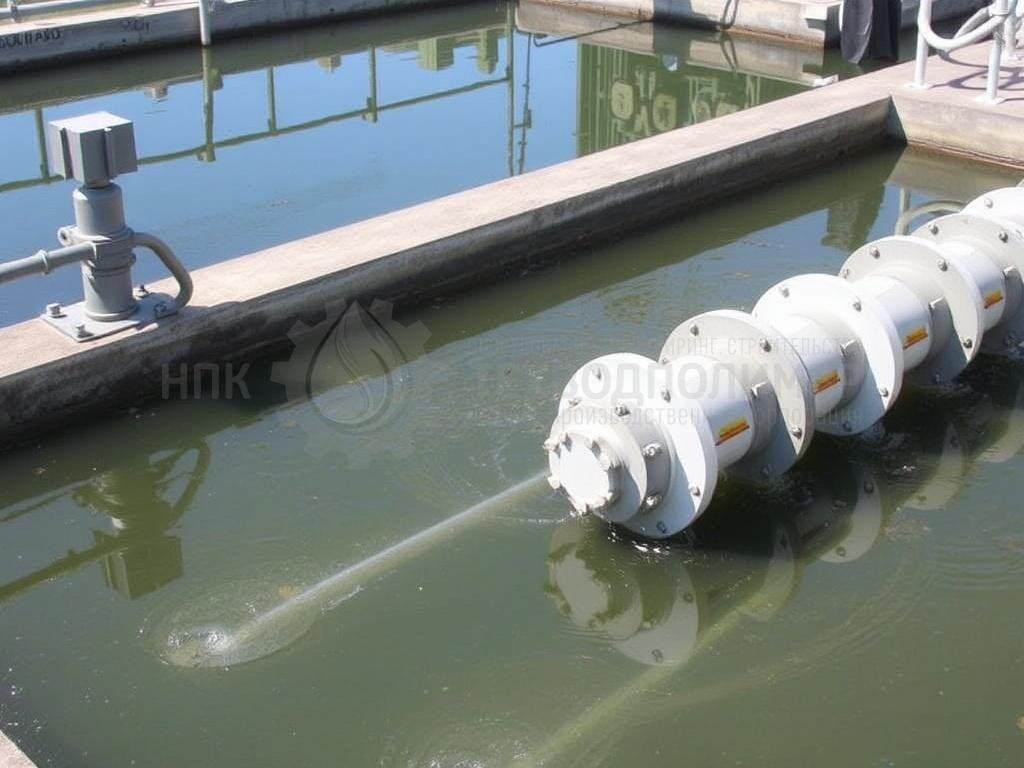

Поверхностные аэраторы и эжекторы дают мощное перемешивание, сносят пену и устойчивы к загрязнению, но уступают в энергетике на перенос кислорода. Их ставят там, где вязкие стоки, высокое содержание жира или нужна простота обслуживания без осушения резервуаров.
Воздуходувки, трубопроводы и управление подачей воздуха
Воздух без надежной воздуходувной — только план. Ротационные лопастные машины хороши простотой и ценой, турбобловеры выигрывают по КПД при больших расходах и с частотным управлением. Закладывайте резерв N+1, фильтрацию воздуха, байпас и дренажи. Каждые 10 кПа лишнего напора — это заметный минус к эффективности, поэтому трассу и арматуру считают аккуратно.
Автоматические клапаны и магистральные коллекторы помогают распределять воздух между зонами. Кислород регулируют по сигналу от датчиков DO и аммония, а не по часам. АБАК‑логика (ammonia based aeration control) и каскадные уставки удерживают качество при скачках нагрузки и экономят энергию.
Какое оборудование вокруг работает в паре с воздухом
Любая биология рухнет, если на входе мусор и песок. Механические решетки останавливают крупные включения, автоматические грабли снижают ручной труд. Песколовки снимают абразив, удлиняют жизнь насосов и диффузоров. Первичные отстойники сбрасывают часть взвеси и БПК на иловую линию, разгружая аэротенк.
Далее идет биореактор с аэрационными и аноксическими зонами, циркуляцией ила и внутренними перетоками. Вторичные отстойники или мембраны отделяют биомассу от очищенной воды. Для тонкой очистки применяют песчаные фильтры, загрузки с антрацитом, угольные фильтры для остаточной органики и запахов.
Обеззараживание — УФ‑реакторы или гипохлорит, по требуемым остаткам и времени контакта. На фосфор работает химическое осаждение солями железа или алюминия, иногда вместе с биологическим удалением. На тяжелые жиры и эмульсии ставят напорную флотацию DAF с коагулянтами и полимерами.
Иловая линия не менее важна. Уплотнители, анаэробные метантенки, дегазирование, центрифуги или ленточные пресса, иногда сушилки. Правильная логистика осадка стабилизирует всю станцию, а биогаз с метантенка закрывает часть потребления электроэнергии воздуходувными.
Мембранные решения и тонкая очистка
Мембранные биореакторы объединяют биологию и ультрафильтрацию. Выход стабильный по взвеси и бактериям, компактность высокая, но к воздуху особые требования. Воздушный обдув мембран предотвращает обрастание, расход планируют отдельно от технологической аэрации, с учетом допустимого перепада давлений.
Проектные потоки для коммунальных МБР держат в диапазоне 15–25 л/м²·ч, а химические промывки планируют по факту роста TMP. Это не волшебная палочка, но отличное решение там, где норматив на выпуск жесткий и место ограничено.
Автоматизация и контроль
Онлайн‑датчики DO, аммония, нитратов и ОВП позволяют управлять не только воздухом, но и рециркуляцией ила. SCADA собирает тренды, тревоги, энергометрию. На этой базе строятся сценарии: ночное снижение уставок, усиление в часы пик, режимы после залпового сброса.
Важно уделять время калибровке и чистке датчиков. Загрязненный DO приводит к перенакачке воздуха, а это прямые деньги. Локальные контроллеры на линиях аэрации снижают задержки, особенно в длинных коридорах аэротенков.
Эксплуатация: типичные ошибки и профилактика
Диффузоры боятся масла в воздухе и карбонатных отложений. Масло лечится только у источника — исправная воздуходувная, ловушки, фильтры. От отложений помогает периодическая продувка повышенным расходом и промывки слабокислыми растворами по регламенту производителя.
Еще одна ловушка — недооценка α‑фактора. В проекте закладывают эффективность в чистой воде, а в реальности она ниже. В результате воздуходувная перегружена. Решение простое: прикинуть диапазон α для ваших стоков, добавить запас по напору и поставить гибкое управление по аммонию.
Экономика и модернизация
Аэрация съедает до половины всей электроэнергии станции. Любой процент экономии здесь важен. Правильно подобранные диффузоры, глубина, частотное управление и умные уставки снижают удельную энергоемкость до 0.5–1.2 кВт·ч на килограмм удаленной БПК при коммунальных нагрузках.
Реконструкции редко требуют тотальной перестройки. Часто достаточно заменить мембраны на PTFE, добавить зональность и датчики, перейти на турбобловеры. Окупаемость по энергии и штрафам за качество сброса обычно укладывается в 2–4 года, особенно в городах с переменным притоком и сильной сезонностью.
Итог: как собрать рабочую схему под свои условия
Сначала описываем сток и требования к выпуску: диапазон БПК и ХПК, аммоний, фосфор, суточная кривая притока, залповые сбросы. Затем считаем кислород, задаем зонирование и выбираем тип аэрации под ваши смеси — тонкопузырчатую для эффективности или более грубую там, где важнее перемешивание и устойчивость.
Дальше — инженерные мелочи, из которых рождается надежность. Резерв по воздуходувным, корректная арматура и коллекторы, доступ к диффузорам без долгих остановок, датчики, которым доверяешь, и команда, которая знает регламенты. Тогда вся цепочка от решеток до УФ работает как единое целое, а кислород тратится не зря. Именно так очистные остаются управляемыми и экономичными, даже когда природа и промплощадки подбрасывают сюрпризы.
