Введение: почему современная канализация — это не про трубы, а про надёжность
Когда проектируется новый жилой комплекс (ЖК) на 2000 квартир или коттеджный посёлок на 300 домовладений, будущие жители думают о парковке, школе и детской площадке. Инвестор — о сроках сдачи и прибыли. Проектировщик — о нагрузках на сети.
Но есть один узел, который при неправильном подходе способен перечеркнуть всё. Это канализационная насосная станция (КНС) и система подготовки стоков перед ней. Ошибка здесь = запахи, залитые подвалы, сорванные сроки сдачи и многомиллионные штрафы от ресурсоснабжающих организаций.
Компания НПК «ТЕХВОДПОЛИМЕР» — российский завод-производитель, который уже более 15 лет проектирует и поставляет оборудование для водоотведения, которое работает, а не чинится. В этой статье мы детально разберём:
- какие КНС и для каких объектов мы делаем;
- почему дробилки — это не «опция», а базовая необходимость для ЖК и посёлков;
- какие типы решёток (шнековые, грабельные, ручные) и где применять;
- реальные примеры объектов, где наше оборудование работает годами без аварий.
Часть 1. Канализационная насосная станция PROTOKA (ПРОТОКА): типы, компоновки, особенности

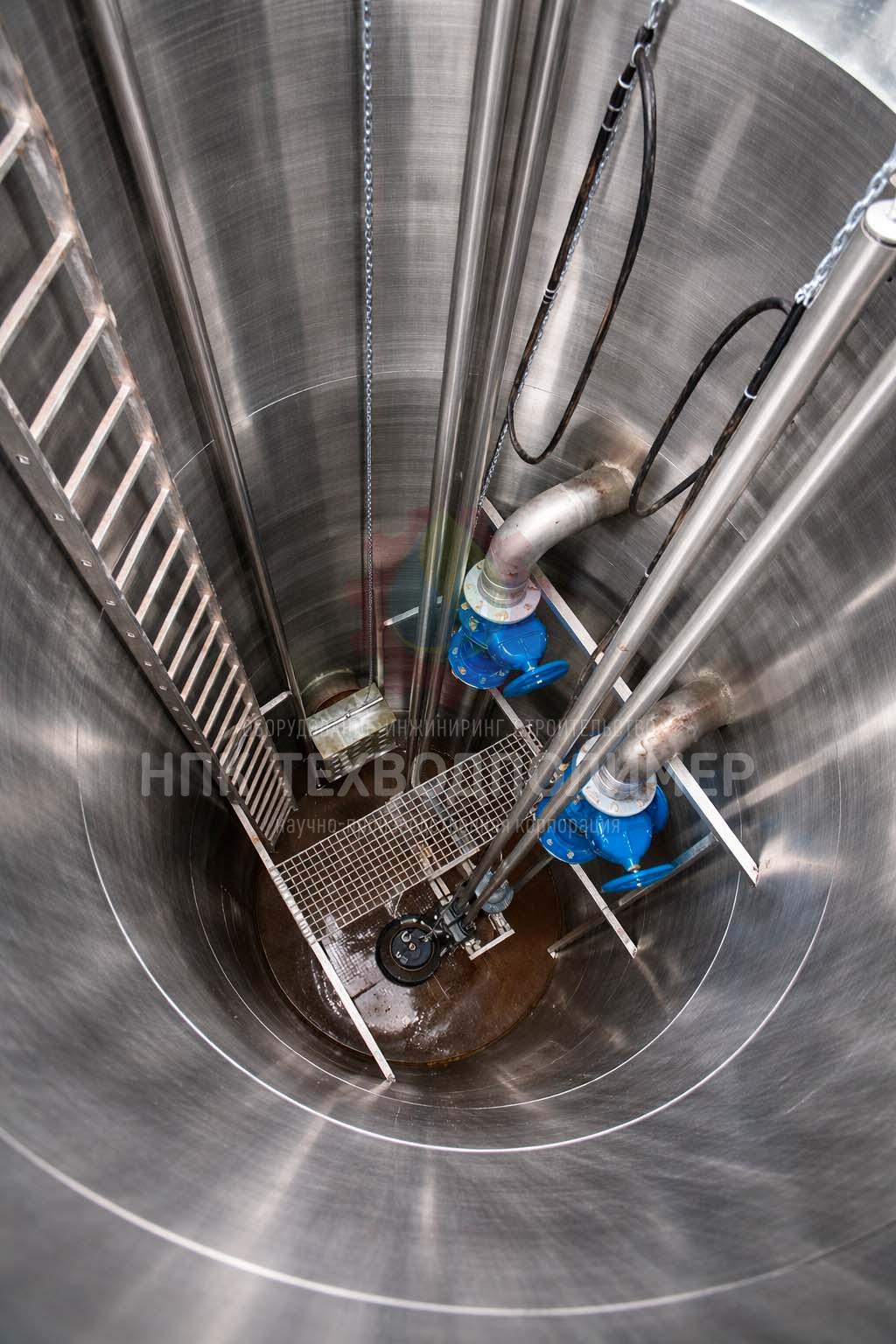

Мы производим канализационные насосные станции полной заводской готовности. Это означает, что станция приезжает на объект уже собранной, обвязанной трубопроводами, с датчиками, шкафом управления и — если нужно — с уже смонтированной дробилкой или решёткой.
1.1. КНС для жилых комплексов (многоквартирная застройка)
Особенность ЖК:
- Пиковые сбросы утром и вечером (все просыпаются / возвращаются с работы).
- Высокое содержание влажных салфеток, гигиенических средств, ветоши.
- Часто — ограниченное место для размещения станции (встроенные КНС в паркингах или техподпольях).
- Шумовые ограничения (КНС не должна мешать жителям первых этажей).
Наше решение:
КНС PROTOKA (ПРОТОКА) для ЖК комплектуется двумя насосами (рабочий + резервный) с сухим или погружным исполнением. Обязательный элемент — канализационная дробилка MOLOTOV (МОЛОТОВ) на подающем трубопроводе или в приёмном резервуаре. Для шумоизоляции используем усиленные крышки люков и виброопоры.
Пример:
ЖК «Чистые воды» (регионы РФ, 8 корпусов по 17 этажей). Установлена КНС PROTOKA (ПРОТОКА) производительностью 450 м³/час с двумя дробилками MOLOTOV (МОЛОТОВ) (основная + резервная на байпасе). За 3 года эксплуатации — 0 засоров магистральных насосов. Эксплуатирующая организация продлила межремонтный интервал насосов с 6 до 12 месяцев.
1.2. КНС для коттеджных посёлков и таунхаусов
Особенность:
- Меньшая производительность, но высокая неравномерность (выходные — пик, будни — минимум).
- Часто нет обслуживающего персонала (управляющая компания приезжает раз в неделю).
- Риск замерзания (неглубокое заложение).
Наше решение:
Мини-КНС PROTOKA (ПРОТОКА) в утеплённом корпусе с одним или двумя насосами. Компактная дробилка MOLOTOV (МОЛОТОВ) малой производительности. Автоматика с SMS-оповещением об аварии. Система автоматической промывки для предотвращения заиливания.
Пример:
КП «Белый лес» на 240 участков. После первых двух зим заказчик сменил три комплекта насосов у предыдущего поставщика — забивало тряпками, салфетками. Установили нашу дробилку на входе. Прошло 2 года — ни одного вызова аварийной бригады, только сервисные обслуживание.
1.3. КНС для промышленных объектов (ТЦ, склады, автомойки, производства)
Особенность:
- Агрессивные среды (кислоты, щёлочи, нефтепродукты).
- Тяжёлые механические включения (песок, окалина, стружка, пластик).
- Высокая температура стоков (до 80-90°C).
Наше решение:
КНС в коррозионностойком исполнении (нержавейка). Дробилки MOLOTOV (МОЛОТОВ) с усиленными ножами из износостойкой стали. Опционально — система пескоудаления и жироуловитель.
Реальный пример:
Сеть автомоек «Мой до дыр» (7 постов). Стоки содержат песок, ветошь, пластиковые щётки. Установили КНС PROTOKA (ПРОТОКА) с дробилкой MOLOTOV (МОЛОТОВ) и шнековой решёткой BAYKAL (БАЙКАЛ) для предварительной очистки. Срок окупаемости оборудования — 7 месяцев за счёт сокращения вызовов ассенизаторов.

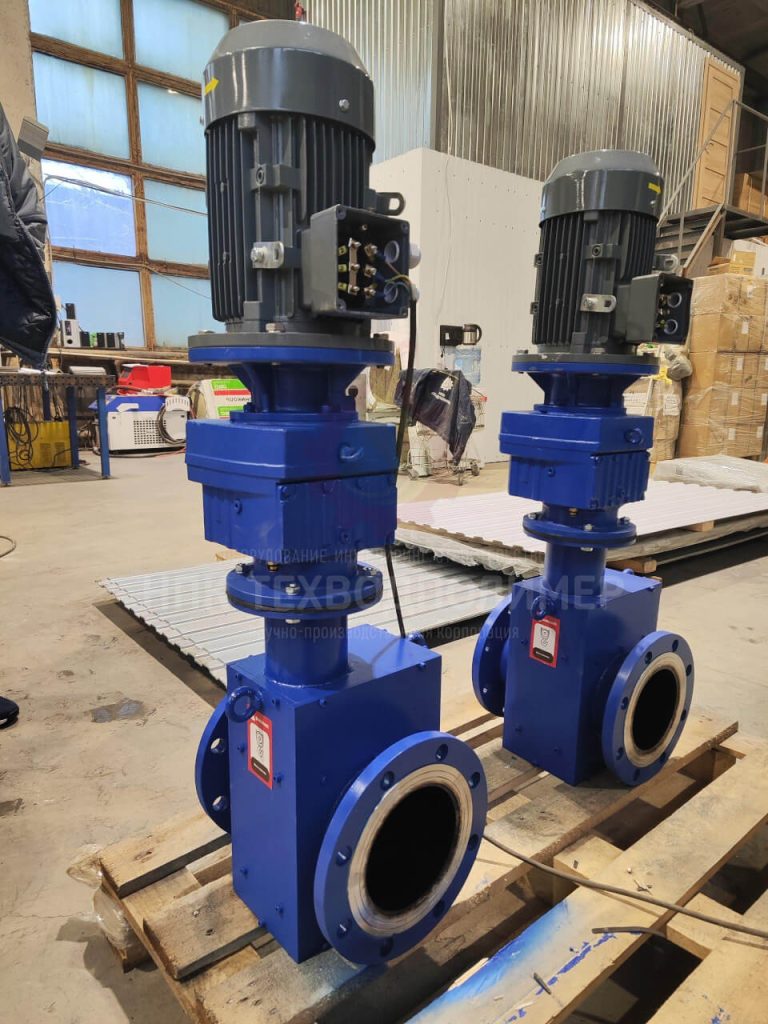

Часть 2. Канализационные дробилки MOLOTOV (МОЛОТОВ): сердце надёжной КНС
Мы производим дробилки под уже более 8 лет. Конструкция отработана на сотнях объектов. Главное преимущество — мы делаем их под конкретную КНС, канал, или трубопровод, а не продаём «коробку», которая может не подойти.
2.1. Как работает дробилка в системе
Стоки поступают в приёмную камеру КНС или проходят через открытый канал. Дробилка MOLOTOV (МОЛОТОВ) захватывает твёрдые включения между двумя вращающимися навстречу друг другу валами с режущими элементами. Крупные фрагменты дробятся до размера 2-8 мм, после чего безопасно проходят через рабочее колесо насоса.
Важно: Дробилка не удаляет мусор, а превращает его в однородную пульпу. Это ключевое отличие от решёток, которые мусор задерживают.
2.2. Основные типы дробилок MOLOTOV (МОЛОТОВ)
| Тип | Где устанавливается | Для каких объектов | Особенность |
| Канальные | В самотечном канале перед КНС | ЖК, промобъекты, очистные | Работают в потоке воды, не требуют отдельного здания |
| Для мокрой камеры КНС | Внутри приёмного резервуара КНС | Коттеджные посёлки, мини-КНС | Компактные, монтируются на направляющих или на фланцах |
| Сухой установки | Отдельно стоящее здание, сухой колодец | Крупные ЖК, ТЦ | Максимальная мощность, удобный сервис |
| Двухвальные измельчители | Насосная станция, канал | Промышленность, крупные города | Для особо прочных включений (пластик, резина, дерево) |
2.3. Почему дробилка — это экономия, а не расход
Миф: «Поставим просто решётку и будем вывозить мусор раз в неделю — это дешевле».
Реальность (цифры):
- Один вызов аварийной бригады для прочистки забившегося насоса — от 15 000 до 50 000 ₽.
- Замена сгоревшего двигателя насоса (из-за перегрева при засоре) — от 80 000 ₽.
- Штраф за залповый сброс неочищенных стоков (из-за остановки КНС) — до 500 000 ₽.
Дробилка MOLOTOV (МОЛОТОВ) стоит от 250 000 ₽ и окупается в среднем за 6-12 месяцев только на предотвращении аварий. А её ресурс — 5+ лет.
2.4. Частые ошибки при выборе дробилки (и как мы их не допускаем)
❌ Ошибка 1: Купить самую дешёвую дробилку с Aliexpress.
✅ Как у нас: Мы делаем ножи из сталей марки Hardox или аналогичных. Китайские аналоги крошатся через 3 месяца.
❌ Ошибка 2: Поставить одну дробилку на КНС без байпаса.
✅ Как у нас: Проектируем байпасную линию. Если дробилку надо обслужить, стоки идут в обход, станция не останавливается.
❌ Ошибка 3: Дробилка на входе КНС, но нет защиты от камней.
✅ Как у нас: Ставим перед дробилкой ручную или механическую решётку с малым прозором, чтобы камни не убили ножи.
Часть 3. Решётки всех типов: когда, какую и зачем
Дробилка — это хорошо. Но в ряде случаев нужна именно физическая задержка мусора, а не его измельчение. Например, если стоки сбрасываются в водоём с высокими требованиями к содержанию взвешенных веществ. Или если мусор нужно не дробить, а собирать и утилизировать отдельно (например, на пищевых производствах).
НПК «ТЕХВОДПОЛИМЕР» производит и поставляет решётки трёх основных типов.
3.1. Шнековые решётки BAYKAL (БАЙКАЛ)-РШ
Что это:
Ступень механической очистки, которая совмещает решётку (барабанного или дискового типа), шнековый транспортёр и пресс для отжима мусора. Стоки проходят сквозь сетку, мусор задерживается, шнек поднимает мусор, там обезвоживается и падает в контейнер.
Где применять:
- Крупные ЖК (от 500 квартир) с централизованной системой водоотведения.
- Очистные сооружения (стадия механической очистки).
- Пищевые производства.
- Торговые центры с фуд-кортами.
Плюсы:
- Полная автоматизация (не нужен оператор для снятия мусора).
- Гигиеничность (персонал не контактирует с отходами).
- Мусор отжатый, не течёт, занимает мало места.
Пример:
ТЦ «Вектор». Поток стоков с фуд-корта и общественных туалетов — 300 м³/сут. Установили шнековую решётку с прозором 3 мм. Мусор (салфетки, этикетка, остатки еды) отжимается и попадает в стандартный 200-литровый контейнер. Вывоз контейнера — раз в 3 дня вместо вызова ассенизатора каждый вечер.

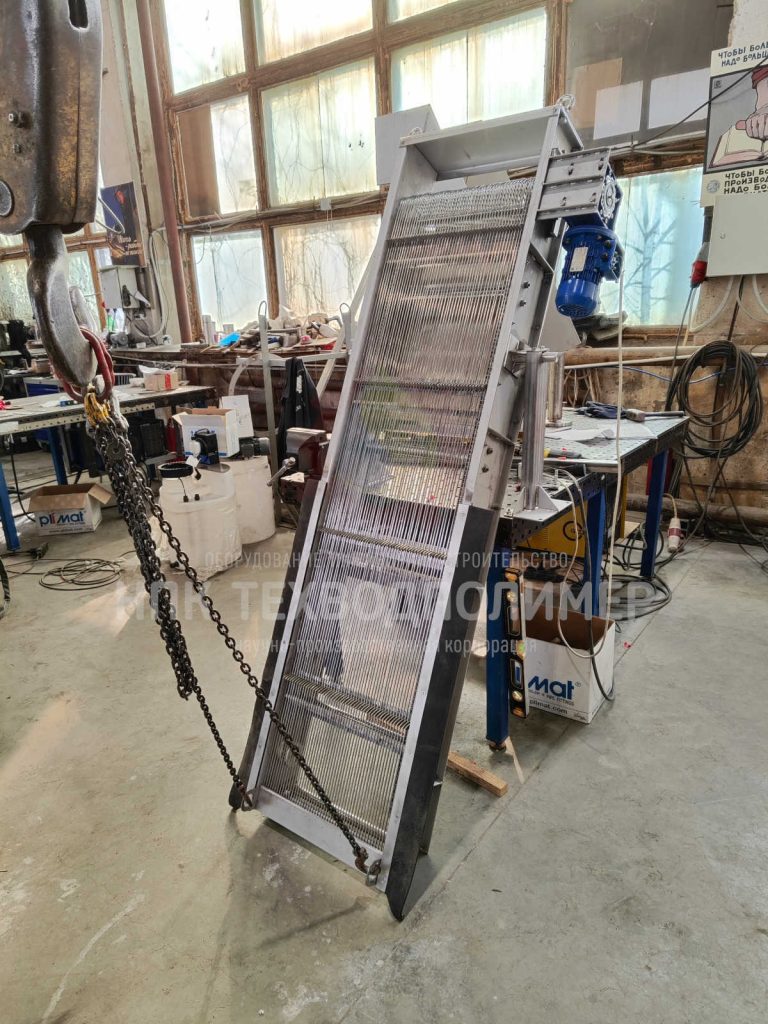

3.2. Грабельные решётки BAYKAL (БАЙКАЛ)-РГ
Что это:
Механизированная решётка с цепью, на которой закреплены грабли. Грабли поднимаются по решётке, снимают задержанный мусор и сбрасывают его в бункер или на транспортёр.
Где применять:
- Городские КНС и КНС крупных районов.
- Очистные сооружения (первичные решётки).
- Промышленные объекты с большим количеством крупного мусора (текстильные фабрики, целлюлозно-бумажные комбинаты).
Плюсы:
- Очень высокая пропускная способность (до тысяч м³/час).
- Работает с крупным мусором (тряпки, ветошь, пакеты).
- Надёжная, простая конструкция.
Реальный пример:
КНС микрорайона «Южный» (120 000 жителей). Установлены две грабельные решётки (ширина канала 1200 мм, прозор 16 мм). Обслуживание — раз в сутки (уборка контейнера). За 5 года — ни одной аварийной остановки из-за засора.

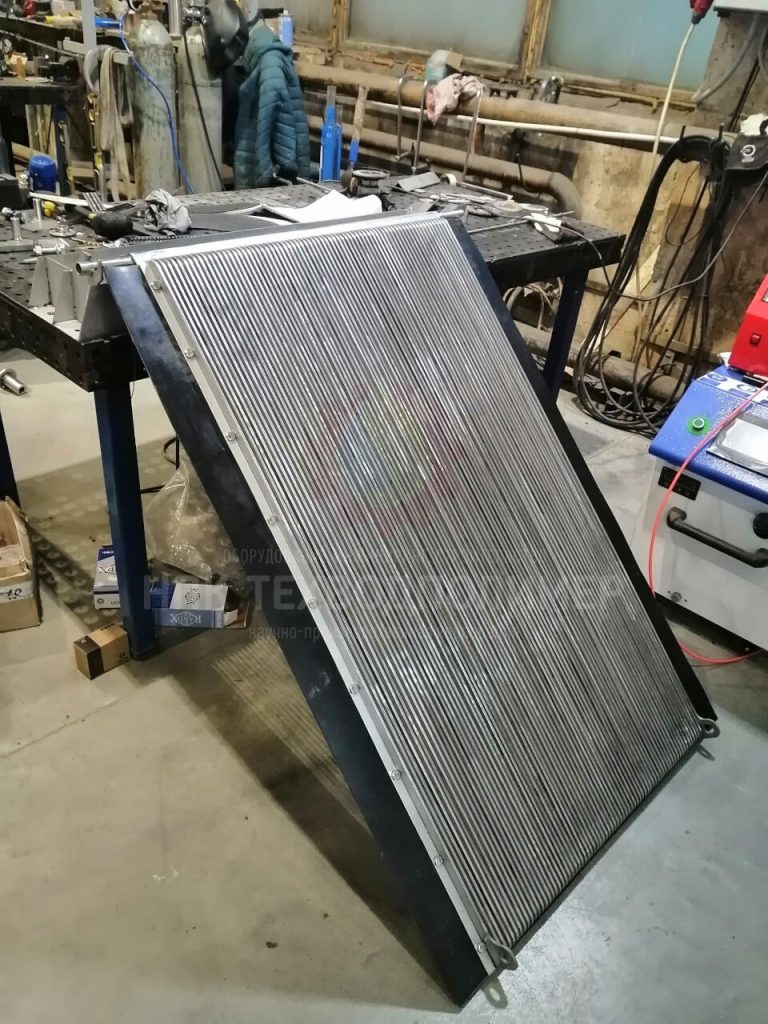

3.3. Ручные решётки BAYKAL (БАЙКАЛ)
Что это:
Простая сварная конструкция из стальных прутков, которая перекрывает канал или лоток перед КНС. Мусор задерживается на колосниках, и его снимает оператор вручную, граблями или крюком.
Где применять:
- Дачные и малоэтажные посёлки.
- Резервная ступень (байпас) на автоматизированных КНС.
- Временные схемы водоотведения.
- Локальные очистные сооружения (ЛОС) малой производительности (до 50 м³/сут).
Плюсы:
- Очень дёшево.
- Не требует электричества.
- Не ломается (ломаться нечему).
Совет от инженера:
Если вы ставите ручную решётку на КНС для ЖК или посёлка — обязательно добавляйте дробилку за ней. Решётка задержит крупные камни и куски арматуры (это спасёт ножи дробилки), а дробилка измельчит всё остальное. Иначе насосы будут забиваться салфетками, которые проскочили между прутьями.
Часть 4. Как мы подбираем оборудование под ваш объект (пошаговый алгоритм)
Чтобы вы получили не «что-то», а работающую систему, наши инженеры проходят с вами 5 шагов.
Шаг 1. Сбор данных
- Тип объекта (ЖК, посёлок, ТЦ, промзона).
- Количество жителей / посетителей.
- Часовые и суточные, залповые расходы воды (по заданию на проектирование или аналогам).
- Характер загрязнений (салфетки, песок, жиры, химия).
- Глубина заложения трубопровода, уровень грунтовых вод.
Шаг 2. Расчёт КНС
- Производительность (м³/час).
- Напор насосов (геодезическая высота + потери).
- Объём приёмного резервуара (чтобы насос не включался слишком часто).
- Количество насосов (обычно 2, для ответственных объектов — 3).
Шаг 3. Выбор метода подготовки стоков
- Вариант А: Только дробилка (для ЖК и посёлков с небольшим содержанием камней).
- Вариант Б: Ручная решётка + дробилка (универсально, надёжно, оптимально по цене).
- Вариант В: Шнековая или грабельная решётка (для крупных объектов и там, где нужен вывоз сухого мусора).
- Вариант Г: Две ступени (решётка грубой очистки + дробилка + тонкая решётка) — для очистных сооружений.
Шаг 4. Подбор конкретной модели Дробилки или Решётки
- По производительности.
- По типу установки (канальная, в КНС, сухая).
- По материалу исполнения (углеродистая сталь с покрытием, нержавейка).
- По типу ножей (стандартные, усиленные, для текстиля, для пластика).
Шаг 5. Производство, доставка, шеф-монтаж
- Срок изготовления типового оборудования — от 30 рабочих дней.
- Доставка по всей России.
- Наши инженеры выезжают на объект для шеф-монтажа и пусконаладки (опционально).
Часть 5. Ответы на частые вопросы (FAQ)
Вопрос 1: Можно ли поставить дробилку на уже работающую КНС, не останавливая её?
Ответ: Да. Канальная дробилка MOLOTOV (МОЛОТОВ) монтируется в разрыв трубопровода или в стену канала. Остановка нужна на 2-4 часа, если есть байпасная линия — то и вовсе без остановки.
Вопрос 2: Что делать, если стоки очень горячие (90°C)?
Ответ: Стандартная дробилка рассчитана до 60°C. Для горячих стоков используем спецверсию с термостойкими уплотнениями и смазкой. Обязательно сообщите нам температуру на этапе заказа.
Вопрос 3: Чем дробилка MOLOTOV (МОЛОТОВ) отличается от импортных аналогов?
Ответ: Ценой (дешевле на 40-60%), сроком поставки (30 рабочих дней против 3-6 месяцев) и адаптацией к российским реалиям (наши ножи лучше дробят салфетки и тряпки, которые массово сбрасываются в РФ).
Вопрос 4: Какая гарантия на ваше оборудование?
Ответ: 12 месяца на Дробилки и КНС. На решётки — 12 месяцев. Сервисное обслуживание — весь срок службы. Расширенная гарантия.
Вопрос 5: Вы проектируете «под ключ» или только поставляете оборудование?
Ответ: И то, и другое. Можем дать опросные листы под вашего проектировщика. Можем сами сделать проектную документацию (КНС, дробилки, решётки, КИПиА). Можем смонтировать и запустить.
Заключение: не экономьте на том, что под землёй
Заборы, газоны, детские площадки — это красиво. Но настоящий комфорт жителей ЖК или посёлка начинается с бесперебойной работы канализации. Если КНС встала, даже самая дорогая отделка подъезда не спасёт от запаха и жалоб.
НПК «ТЕХВОДПОЛИМЕР» производит оборудование, которое делает водоотведение незаметным. Вы просто забываете о его существовании — потому что оно не ломается.
