Канализационно-насосные станции

Cерия PROTOKA

Область применения.

Канализационная насосная станция предназначена для:

  1. перекачки хозяйственно-бытовых, ливневых, производственных и близких к ним по составу сточных вод сточных вод от жилых микрорайонов, отдельно стоящих домов, а также от заводов и производственных предприятий;
  2. подача сточных вод на очистные сооружения (напорное поступление);
  3. транспортировка сточных вод на значительные расстояния.

Производительность до 1000 м3/ч, напор до 90 м

img 20140124 123913 КНС

Принцип работы

Исходная вода самотеком или в напорном режиме поступает через подводящий трубопровод в корпус КНС через сороудерживающую решетку, предназначенную для очистки воды от грубых механических включений и защиты насосного оборудования.

Корпус КНС представляет собой цилиндрический резервуар. В нем установлены один или несколько насосов и поплавковые датчики уровня. Нижний датчик уровня защищает насосы по сухому ходу, верхний аварийный датчик сигнализирует о переполнении корпуса КНС. Включение и выключение насосов осуществляется в автоматическом режиме по сигналам от датчиков уровня.

Вода в напорном режиме отводится насосами, давление на напорном трубопроводе контролируется манометром.

Для удобства обслуживания КНС предусмотрены площадка обслуживания и лестница. Управление работой погружных насосов осуществляется с помощью шкафа автоматики.

Принципиальная схема работы КНС

Сточные воды по подводящему трубопроводу поступают в корпус КНС.

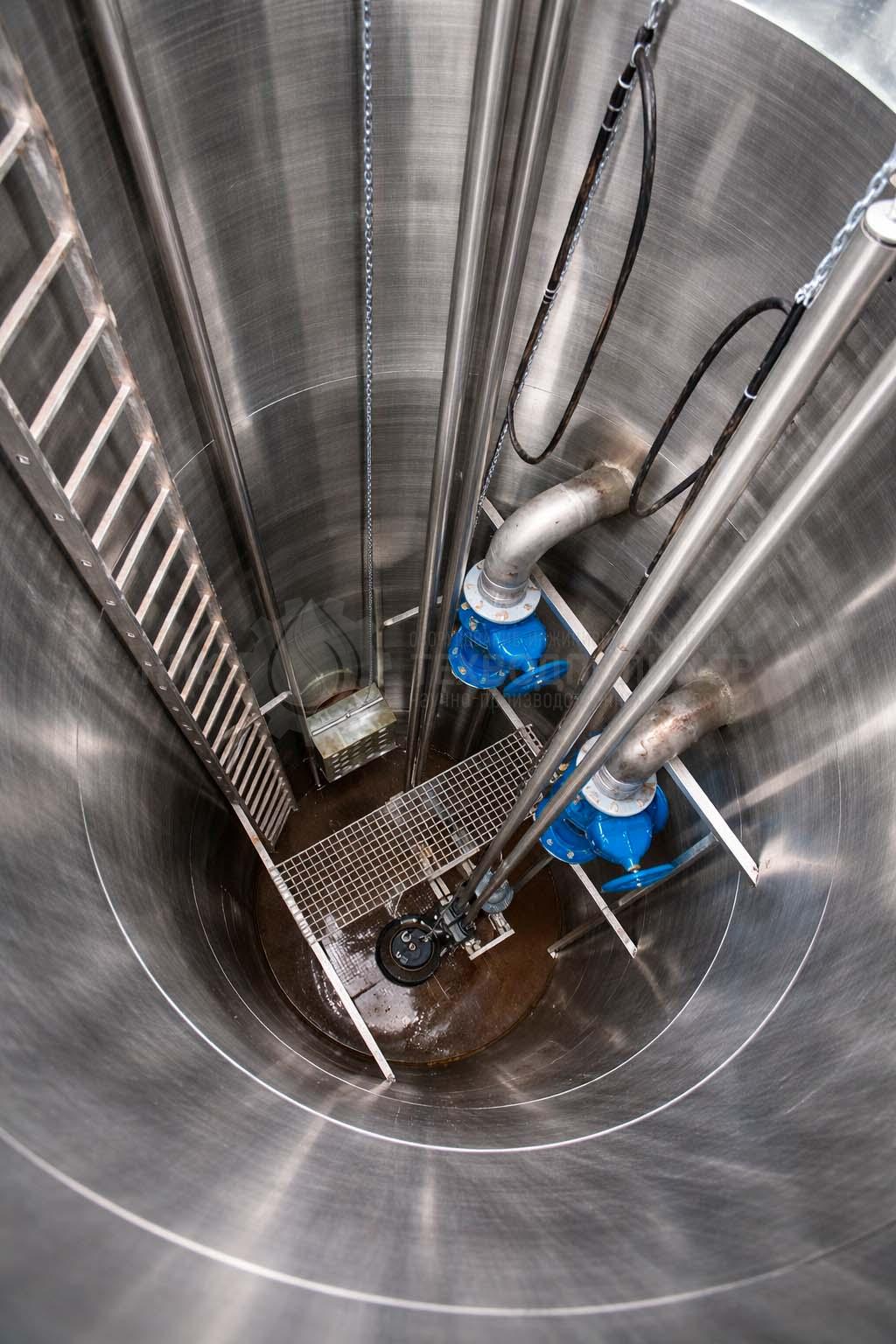

На входе в станцию (поз.1) установлена сороулавливающая корзина (поз.6), либо водоотбойная стенка, либо решетка дробилка MOLOTOV. В нижней части резервуара установлены насосные агрегаты погружного типа (поз.3). Насосы устанавливаются на трубную муфту (поз.4), которая крепится ко дну емкости шпильками и в свою очередь, позволяет крепить насос к трубному узлу без болтовых соединений, а так же обеспечивает перемещение  насосного агрегата по штанговым направляющим (поз.5), что значительно облегчает монтаж/демонтаж насоса.

Включение/выключение насосных агрегатов происходит по сигналу датчиков уровня. В КНС применяются либо поплавковые выключатели, либо гидростатический датчик уровня.

Управление и питание насосов осуществляется от панели управления. Сточные воды подаются насосами в напорный трубопровод (поз.2), который выводит их за пределы насосной станции. Количество напорных трубопроводов зависит от проектных данных, либо от пожеланий заказчика. Для возможности регулирования производительности насосов в корпусе предусмотрено размещение запорно-регулирующей арматуры. Монтаж и демонтаж насосных агрегатов осуществляется с помощью цепи вручную или грузоподъемным механизмом.

2020 06 03 21 13 08 КНС

Преимущественные особенности КНС

Значительная экономия площади для размещения насосной станции. Нет необходимости заказывать железобетонные емкости с вентиляцией. По сравнению со старыми 12-ти метровыми сооружениями, современные насосные КНС изготавливаются в диаметре 1,5 метра.

Отличный вариант экономии энергии. При работе такой КНС обеспечивается неизменный напор, при этом потребление энергии снижается в несколько раз.

Для техобслуживания насосной станции не требуется много затрат, и это касается не только денег, но и сил. При аварийных ситуациях диспетчер сразу получает сигнал.

Примеры моделей оборудования

img 20180307 wa0027 КНС
img 2670  КНС

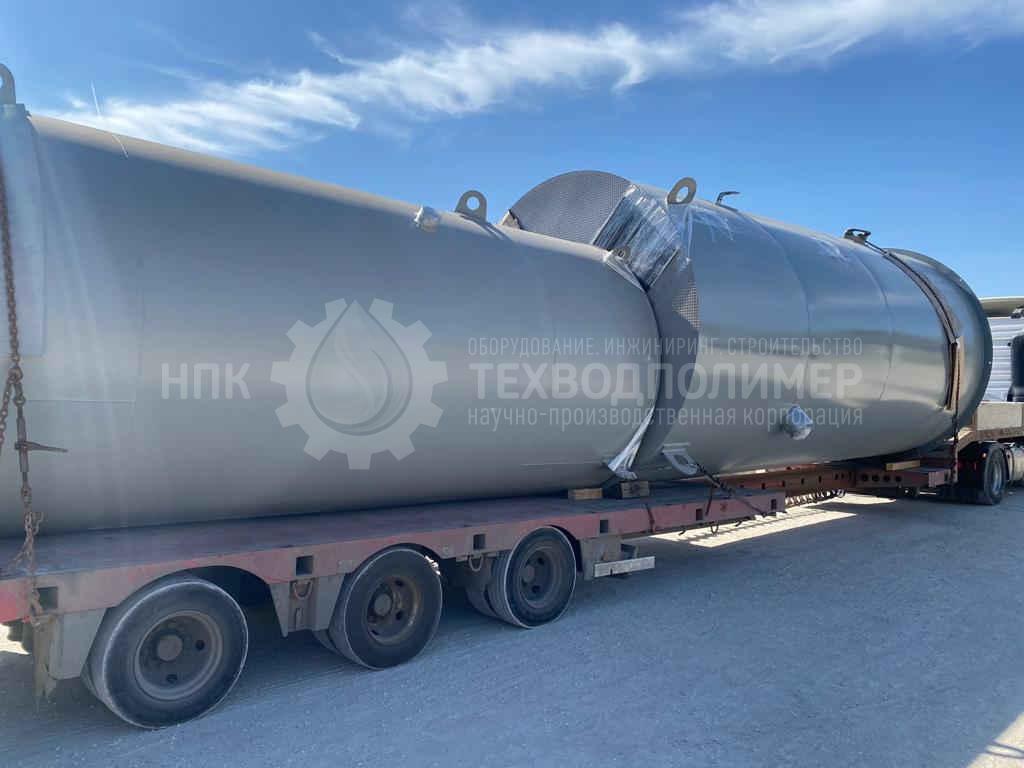

img 0123 КНС
Возможное дополнительное оборудование:
  • Возможность утепленного и взрывобезопасного исполнения;

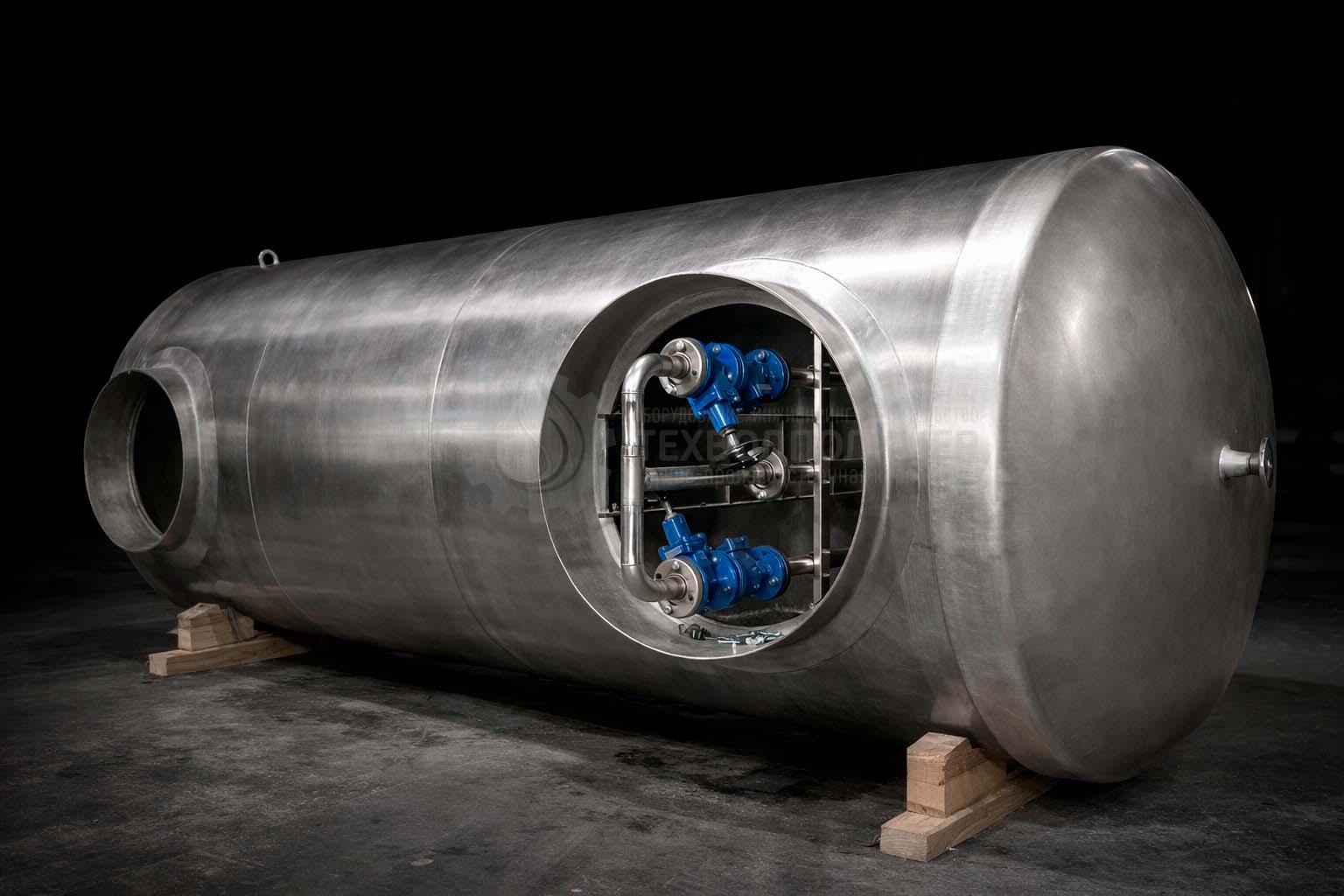

  • Возможность горизонтального исполнения;
  • По желанию заказчика КНС может комплектоваться блок-боксом, в котором будут размещены: щит управления, вентиляционное и подъемное-транспортное устройство для эксплуатации и ремонта.
Исполнение корпуса — углеродистая сталь, нержавеющая сталь, пластик, стеклопластик.
Изготовление по чертежам и требованиям Заказчика

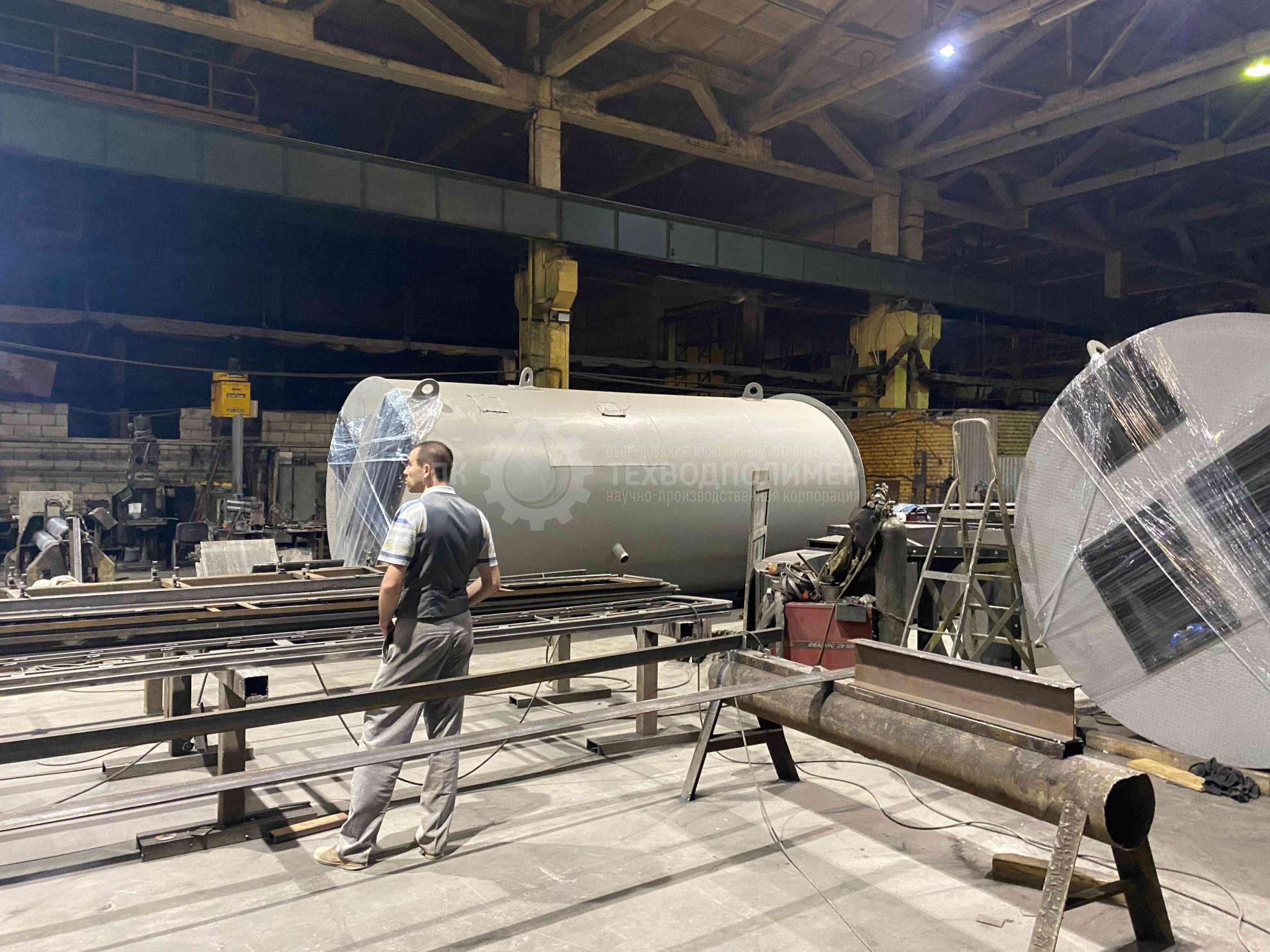

Коротко о производстве

  1. Что такое канализационная насосная станция?

    Как работают канализационные системы? Канализационная система состоит из сети труб, по которым сточные воды доставляются из дома и с предприятий в основные канализационные сети. Обычно сеть труб зависит от силы тяжести, чтобы отходы попадали в основную канализацию.

    Однако в низменных районах, где основная канализация находится на более высоком уровне, чем канализационные трубы, сточные воды необходимо транспортировать в главную канализацию другим способом.

    Что такое канализационная насосная станция и как она работает?

    Насосная станция состоит из большого резервуара, известного как мокрый колодец, который служит приемником для сточных вод из здания или группы зданий. Сточные воды из отдельных домов стекают в мокрый колодец.

    Сточные воды будут затем находиться в колодце, пока не достигнут заданного уровня. Как только он достигнет этого уровня, включится насос, чтобы создать давление на канализацию, чтобы он вышел из мокрого колодца в гору до точки, где он входит в основную канализацию, или чтобы затем он мог перемещаться в основную канализацию с использованием силы тяжести.

    Когда вам нужна насосная станция (кнс)?

    Когда стоимость земляных работ для пропускания сточных вод под действием силы тяжести перевешивает стоимость канализационной насосной станции.Если подвальные этажи слишком низки, чтобы пропускать сточные воды самотеком.

    Преимущества канализационной насосной станции

    • Насосная станция обеспечивает удобство при монтаже канализационной системы и может снизить стоимость строительства.
    • Насосные станции оснащены системами дистанционного мониторинга, которые постоянно информируют операторов.
    • Сточные воды перекачиваются автоматически без какого-либо контакта с человеком, что исключает риск возникновения проблем со здоровьем.
    • Насосы разных размеров доступны для бытового и коммерческого применения.
    • Потребление насосов часто широко, чтобы предотвратить блокировку.
    • Канализационные насосные системы оснащены сигнализацией, чтобы предупредить вас о проблемах с системой. Это сводит к минимуму риск переполнения сточных вод, поскольку вы получаете быстрое предупреждение.

    Недостатки канализационной насосной станции

    • Проектирование и установка должны быть выполнены квалифицированно, чтобы гарантировать, что система надежна и соответствует цели. Это требование к экспертизе означает, что это может быть дорогостоящим.
    • Хотя насосные системы, как правило, не потребляют много энергии, электричество по-прежнему обходится дороже, чем использование гравитационной системы.
    • Накапливание жира и жира может повлиять на надежность.
    • Несмотря на то, что насосы выбраны таким образом, чтобы минимизировать риск засорения, существует вероятность возникновения засоров.

    Большинство недостатков, таких как засорение, накопление жира и проблемы с деталями, можно решить, поговорив с компанией, производящей насос. Когда вы общаетесь с нами в Техводполимер, мы не торопимся, чтобы понять, как работает ваша насосная станция, прежде чем давать рекомендации. Это означает, что мы можем принять меры для борьбы с потенциальными проблемами, такими как накопление жира и засорение.

  2. Комплексы очистки сточных вод (КНС)

    Комплексы для биологической очистки сточных вод КНС улучшают качество сточных вод, попадающих в окружающую среду, и играют жизненно важную роль в рециркуляции воды и очистке сточных вод для муниципалитетов по всей Африке.

    Очистные сооружения используются для очистки бытовых сточных вод, которые поступают из мест проживания или деятельности большого количества людей — из коттеджных поселков, городов и их микрорайонов, промышленных предприятий и т. Д.

    Очистные комплексы производительностью до 10 000 м3 / сутки

    Преимуществом предлагаемых технологий является высокая эффективность извлечения загрязняющих веществ, минимальный размер технологических резервуаров, максимальное использование доступного полезного объема и возможность полной автоматизации.

    Уже на первых технологических этапах можно добиться высокого эффекта очистки, кроме того, энергопотребление значительно снижается.

    Расположение блока биологической очистки в подземном варианте устраняет необходимость в строительстве крупногабаритного здания и снижает затраты на строительство.

    Тем не менее, планируется разместить оборудование для очистки сточных вод в сборном здании типа «бытовка» с возможностью автоматического поддержания температуры на уровне + 10 ° С.

    Помимо оборудования для дальнейшей обработки, в комнате также есть воздуходувки, электрооборудование и другое необходимое оборудование.

    Технологические решения и уровень автоматизации очистных сооружений учитывают нехватку персонала и направлены на минимизацию человеческого фактора при обслуживании.

    Завод производитель комплексов по очистки сточных вод

    Предлагаемое оборудование для очистки бытовых сточных вод работает в автоматическом режиме, за работой объектов следят местные подразделения. При желании можно разработать и снабдить щит оператора (диспетчера) информацией, отображаемой на нем, с локальных блоков управления и / или отдельных единиц оборудования.

    Для бесперебойного электроснабжения очистного сооружения предусмотрено устройство для автоматического переключения на резервный источник питания.

    ТехВодПолимер предлагает решение для биологической очистки сточных вод, которое подходит для любого применения в России: от модернизации отходов до экологически чистых стандартов сброса и стандартов питьевой воды.

    Для получения дополнительной информации о канализационных насосных станциях или для организации обследования свяжитесь с командой Техводполимер. Мы будем использовать наш многолетний опыт, чтобы предоставить вам интуитивные решения для решения ваших проблем очистки воды и сточных вод.
