Тонкослойные отстойники

Серия LIMAN

null
Эффективность установки: Взвешенные в-ва 90-98%; Нефтепродукты 50-80%
null
Производительность установок: от 0,5 до 50 м3/ч
null
Материал исполнения: Сталь Ст.3, Нержавеющая сталь AISI304, AISI316
null
Тонкослойный модуль из ПВХ
null
Надежная конструкция и простота эксплуатации
null
Простой процесс пуско-наладочных работ

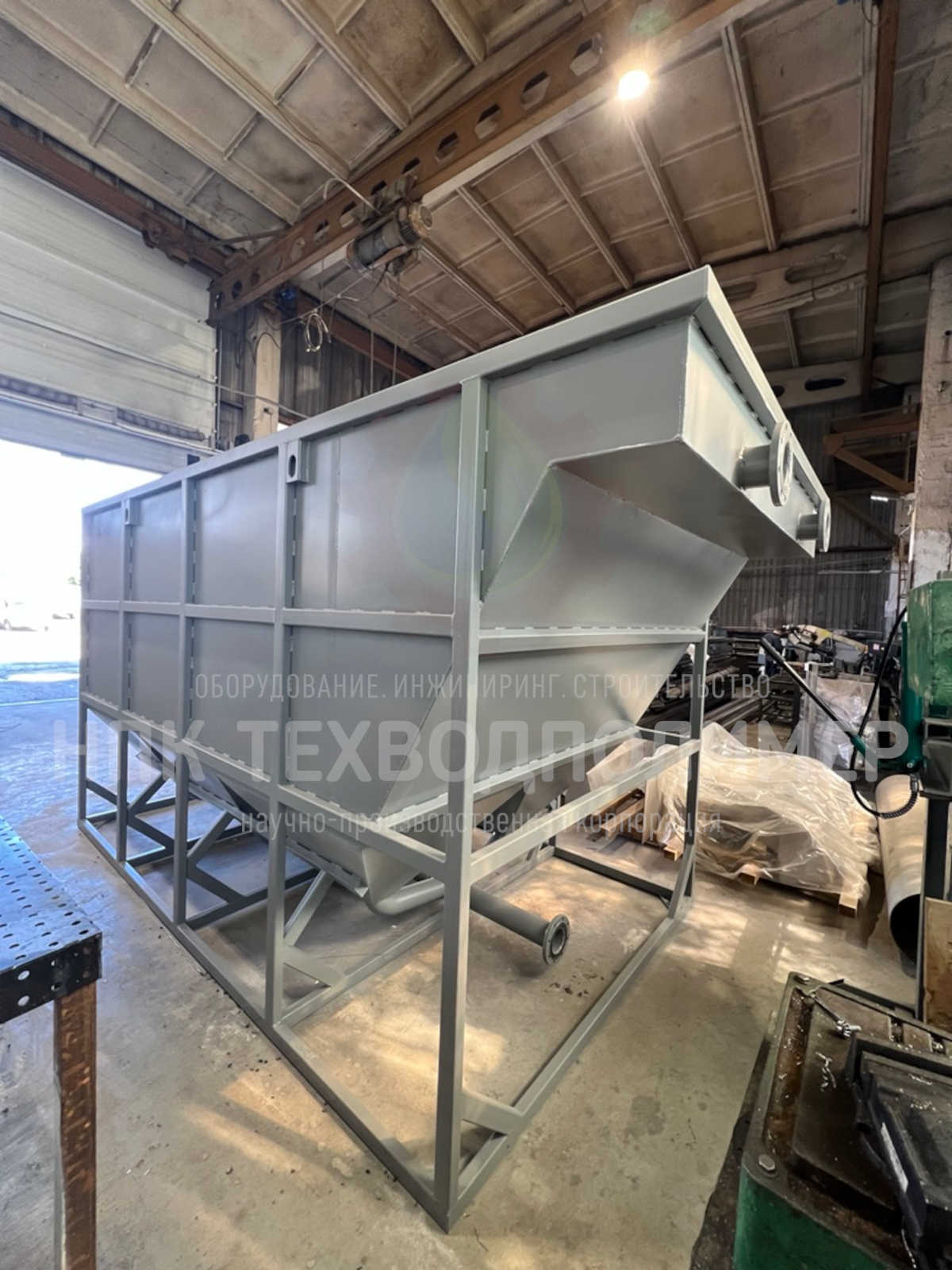

Отстойник горизонтальный тонкослойный серии LIMAN предназначен для разделение суспензий в различных областях промышленности, водоподготовки и очистки сточных вод. Простота конструкции изделия и отсутствие вращающихся и трущихся деталей гарантирует длительный срок эксплуатации.

Как производят Тонкослойных Отстойников

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ ОТСТОЙНИКА ТОНКОСЛОЙНОГО

С момента основания компания приобрела огромный инженерный опыт, рыночную репутацию и реализовала более ста крупных проектов на промышленных предприятиях в России. Наша компания постоянно ищет новых деловых партнеров, которые считают российский рынок инвестиционно привлекательным и хотят увеличить продажи в регионе, а также расширить сферу своей деятельности и выйти на новый международный уровень.

Тонкослойные отстойники

Тонкослойные отстойники используются для эффективного отделения мелкодисперсных примесей. Их сравнительно небольшая глубина позволяет очищать жидкость за 4-10 минут от наличия фильтрата в рабочей зоне. Размеры агрегатов значительно ниже габаритов отстойников других конструкций. Кроме того, тонкослойные отстойники могут быть установлены в закрытых помещениях. Простая конструкция и доступные материалы позволяют изготавливать такие отстойники на любой производственной площадке. Дополнительным преимуществом является отсутствие необходимости в «расходных материалах» и других добавках.

Конструкционные особенности отстойника тонкослойного

Конструкция тонкослойных отстойников выполнена в виде неглубоких (около 0,2-0,3 м) емкостей со специальными вставками в виде трубчатых ферм или полок. Эти вставки называются дренажными и устанавливаются под углом, чтобы обеспечить естественную укладку осажденного осадка в приемник. Отстойники с пологим наклоном трубчатых вставок применяются в системах с расходом шлама от 100 до 10 тыс. в день. Круто-наклонные отстойники (с углом установки труб около 45-60 град.) Используются в системах очистки воды с расходом до 170 тыс. Тонн. м³ в день.

Тонкослойные отстойники могут значительно ускорить процесс осаждения, увеличить эффект осветления в среднем на 25% и уменьшить площадь застройки для отстойника на 60%. Кроме того, преимущества включают устойчивость к изменениям температуры воды, концентрации загрязняющих веществ, а также постоянство производительности даже при колебаниях потока очищенной воды.

Принцип работы тонкослойных отстойников

Принцип тонкослойных отстойников используются в реконструкции действующих отстойников различных типов для повышения их производительности. Этот принцип считается наиболее эффективным, а иногда даже единственным возможным, учитывая ограниченную площадь очистных сооружений, особенно при отсутствии свободных площадей. Таким образом, реконструкция объектов может быть выполнена в короткие сроки, поскольку переоборудование очистных сооружений в тонкослойных отстойниках не требует сложных и длительных строительных работ. Все сводится только к установке тонкослойных отстойников резервуаров в зоне заселения.

Такие изделия могут быть изготовлены из гибких материалов, а также из материалов достаточной твердости. Чтобы обеспечить проскальзывание взвешенного вещества в остаточной части отстойника, которая осаждается на поверхности тонкослойного отстойника, его элементы наклонены горизонтально, около 55-60 градусов. Тонкослойные элементы отстойника выполнены в виде рифленых или плоских полок, а также в форме круглого, прямоугольного или квадратного сечения.

Этот метод наиболее эффективен для обработки окрашенной воды с небольшой или средней мутностью. Ввиду того, что время пребывания воды в тонкослойных отстойниках довольно короткое, необходимо обеспечить равномерное распределение потока между всеми элементами и равномерное смешивание воды с реагентом (если оно используется) и создать условия, необходимые для процесса флокуляции.

Плохая работа смесителей в обычных отстойниках может быть компенсирована из-за длительного времени хранения воды в отстойнике, но это невозможно в тонкослойных отстойниках.

Купить или заказать резервуары отстойники от производителя

Мы производим большое разнообразие резервуаров для хранения для различных целей:

  1. фармацевтическая продукция
  2. вода техническая
  3. питьевая вода
  4. масло, бензин, биодизель и т.д

Резервуары для хранения мы можем изготовить:вертикальное, горизонтальные.

Мы производим изделия из стеклопластика для водоподготовки, окружающей среды, химической промышленности и других областей применения, где требуется высокий уровень коррозионной стойкости.

Модель отстойника

Производительность, м3/час

Габаритные размеры (LxBxH), мм

Масса установки, кг

LIMAN НСТ-5

5

2300х1100х2200

860

LIMAN НСТ-10

10

2325х2100х2200

950

LIMAN НСТ-20

20

3825х2100х2200

1500

LIMAN НСТ-30

30

4700х2100х2200

2500

LIMAN НСТ-40

40

6500х2100х2200

3100

LIMAN НСТ-50

50

9780х2100х2200

4000

Тонкослойные отстойники для механической очистки сточных вод

Тонкослойный отстойник предназначен для механической очистки сточных вод и воды из природных водоемов от взвешенных веществ.

Такое оборудование может работать в непрерывном режиме, а собранный осадок периодически отводится через донный шламоотвод без остановки процесса отстаивания.

Тонкослойные отстойники используют на очистных сооружениях:

  • Для осветления воды в технических или питьевых целях водоподготовки
  • Для очистки оборотной воды на предприятиях
  • Для разделения взвесей после реагентной обработки промышленных сточных вод
  • Для предварительной очистки поверхностно-ливневых стоков от взвешенных загрязнений
  • Для доочистки хозяйственно-бытовых сточных вод после биологической очистки от остатков активного ила
Изделие представляет собой емкость, разделенную на приемную зону, отстойная зона в которой расположен тонкослойный модуль и зона осветленной воды.

Наименование загрязнений

Допустимые концентрации на входе

Эффективность очистки

Взвешенные в-ва, мг/л

100-1500

90-98%

Нефтепродукты, мг/л

5-50

50-80%

Область применения.

Отстойник горизонтальный тонкослойный серии LIMAN предназначен для разделение суспензий в различных областях промышленности, водоподготовки и очистки сточных вод. Простота конструкции изделия и отсутствие вращающихся и трущихся деталей гарантирует длительный срок эксплуатации.

Область применения комплексов в производствах и промышленности

Принцип работы установки:

Изделие представляет собой емкость, разделенную на приемную зону, отстойная зона в которой расположен тонкослойный модуль и зона осветленной воды.

Исходная вода поступает в приемную зону отстойника. Далее поток осветляемой воды направляется в зону с тонкослойным модулем, где за счет расположения модуля организована противоточная схема движения воды и осадка. Площадь отстойника на 100% перекрывается модулем, который собран из полимерных пластин образующих ячеистую структуру. Наиболее крупные хлопья, осаждаясь в слоях небольшой высоты, захватывают более мелкие частицы и, накапливаясь, сползают по наклонной поверхности тонкослойного модуля.

Осадок собирается в нижней конической части отстойника, откуда периодически выводится через трубопровод сброса осадка.

Осветленная вода через верхнее зубчатое переливное устройство поступает в зону осветленной воды, откуда самотеком отводится по трубопроводу.

Оборудование как правило изготавливается из нержавеющей стали, но по требованию заказчика может быть применена конструкционная сталь с антикоррозийным покрытием.

Что значит тонкослойный?

Процесс естественного отстаивания воды, для осаждения взвешенных в объеме загрязнений, достаточно медленный. Чтобы осадить больше примесей в большом объеме воды за единицу времени, нужно уменьшить высоту водного слоя за счет увеличения площади осаждения. Но при таком подходе отстойник получается громоздким и будет занимать большую площадь.

Можно конечно добиться качества осаждения увеличением времени пребывания воды в отстойнике, но это сразу снижает его производительность.

Решением стало размещение в емкости отстаивания пластинчатых элементов, которые разделяют весь объем на слои и являются местом сбора осадка. А чтобы осажденные частицы не накапливались и удалялись без ручного обслуживания, плоскости осаждения располагаются под углом к горизонту. И частицы осадка сползают вниз в накопитель.

Расстояние между плоскостями рассчитывается так, чтобы процесс осаждения протекал быстрее, но, в то же время, скорость потока воды не препятствовала встречному движению осажденного шлама.

Таким образом, в отстойнике объем жидкости искусственно разделяется на слои, и такой отстойник называется тонкослойный.

Устройство и принцип работы тонкослойного отстойника

  1. Подача воды на отстаивание.
    Исходная вода по трубопроводу подается в приемную камеру отстойника. Эта камера гасит энергию входящего потока воды и распределяет его для равномерного перетекания в зону отстаивания. Для исключения переполнения в приемном лотке предусмотрен патрубок отвода лишнего объема воды.
  2. Осветление воды.
    Вода самотеком перетекает в камеру отстаивания, где происходит процесс осаждения взвешенных частиц. Внутри емкости отстойника расположены тонкослойные модули — объединенные в блоки пластины, которые располагаются под наклоном 55 — 60⁰ и занимают весь объем камеры отстаивания. (Такие модули также могут называть тонкостенными.)
  3. В отстойнике использована противоточная схема отстаивания.
    Вода в отсеке отстаивания поднимается снизу вверх, проходит сквозь тонкослойные элементы и перетекает в лоток сбора осветленной воды. А взвешенные вещества плотнее 1г/см3  оседают на поверхности ламелей и под действием силы тяжести сползают по наклонной плоскости вниз.
  4. Расчетное время отстаивания для представленных моделей отстойников составляет 40 минут. Если процесс осаждения примесей требует большего времени, то необходимо подбирать отстойник большего объема.
  5. Отведение осадка.
    Осадок накапливается в нижней конической части отстойника (5). Отвод осадка из отстойника производится периодически самотеком или насосом через систему отводных патрубков (6). Процесс отвода, по желанию заказчика, может быть организован в автоматическом режиме.

Преимущества тонкослойных отстойников

  1. тонкослойные отстойники эффективно удаляют из сточных вод взвешенные примеси, нерастворенные в воде;
  2. оборудование характеризует небольшая высота рабочей зоны, это существенно ускоряет процесс – поступившая в емкость жидкость осветляется не более чем за 10 минут;
  3. в изготовлении установок используются качественные материалы и детали собственного производства, а так же лаконичная конструкция обуславливает более доступные цены, в сравнении с аналогами конкурентов;
  4. отстойники не нуждаются в замене отдельных деталей, утративших ресурс, и  расходных материалах, что существенно снижает эксплуатационные расходы оборудования;
  5. оборудование стабильно работает в условиях изменения температуры стоков, поступающих на отчистку;
  6. установки устойчивы к изменению объемов жидкости сточных вод;
  7. тонкослойные отстойники результативно осветляют воды с любыми объемами загрязнений;
  8. установки могут использоваться на любых объектах: для очистки ливневых сточных вод, промышленных сливов, стоков от жилых домов.
