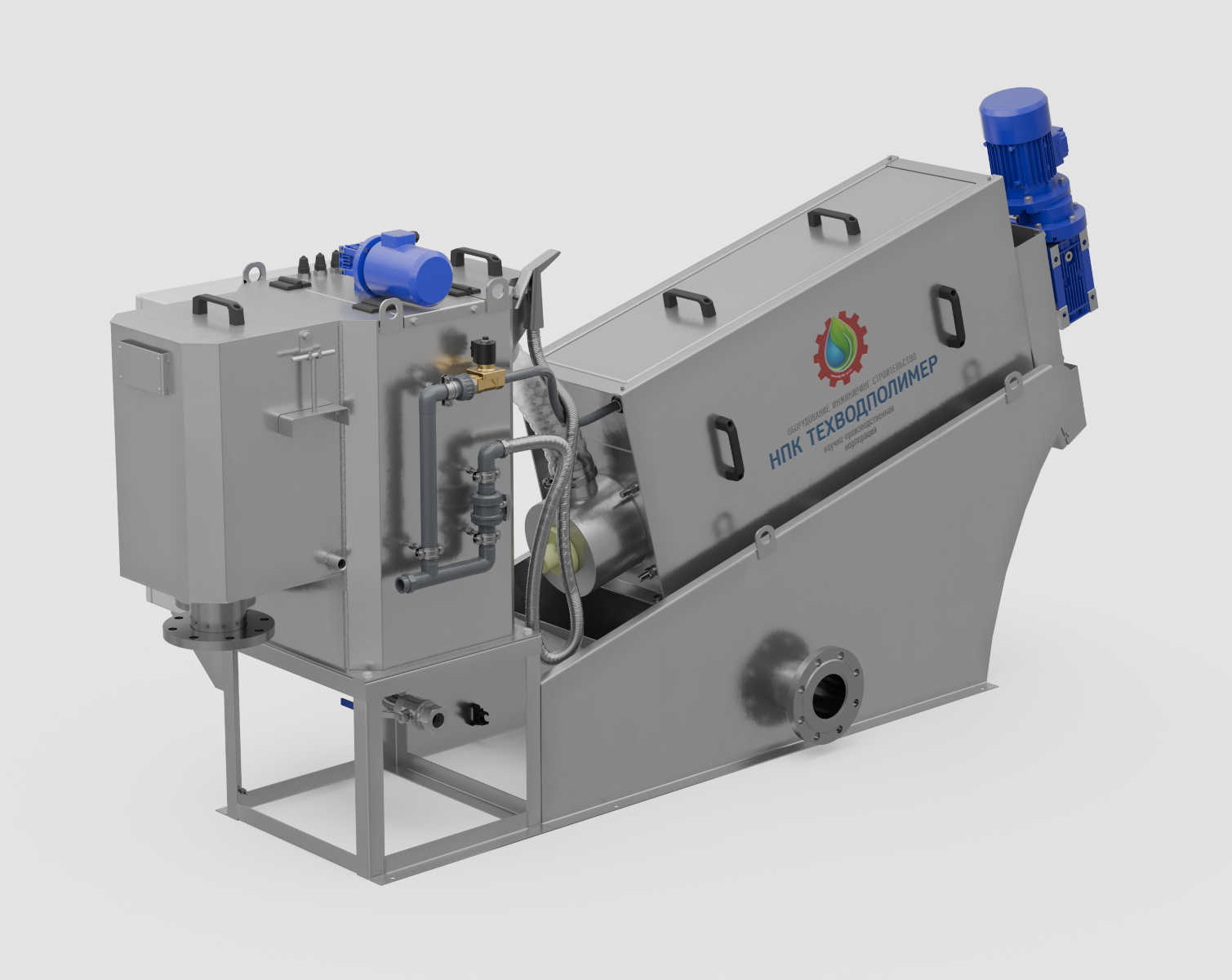

Шнековые обезвоживатели осадка

Серия TURAN

null
Обезвоживание осадка сточных вод, флотошлама
null
Производительность установок по сухому веществу: от 1 до 1200 кг.с.в./ч
null
Материал исполнения: Нержавеющая сталь AISI304, AISI316.
null
Количество шнеков: от 1 до 4
null
Шкаф управления в комплекте
Шнековые обезвоживатели осадка

Внимание!

В наличии шнековый обезвоживатель TURAN-Ш 300-2 производства - февраль 2022г.

Стоимость 2 990 000р. с НДС.

Диаметр шнека: 300 мм
Количество шнеков: 2

Производительность по флотошламу: до 200 кг.c.в./час до 4 м3/час ,
по смешанному сырому илу (осадок сточных вод): до 260 кг.c.в./час до 8,67 м3/час
Материал колец: нержавеющая сталь AISI 304
Материал вала шнека: нержавеющая сталь AISI 304

В комплекте:

  • Шкаф управления
  • Емкость флокуляции из нержавеющей стали AISI 304.
  • Промывочные форсунки
  • Перемешивающее устройство в составе емкости флокуляции из нержавеющей стали AISI 304

Модельный ряд

Наименование
Производительность кг.с.в./ч* (м3/ч)
Диаметр шнека, мм
Кол-во шнеков, шт.
Потреб. мощность, кВт
Габаритные размеры:

Масса, кг

концентр. исходного осадка

10000 мг/л

концентр. исходного осадка

50000 мг/л

длина, мм
ширина, мм
высота, мм

TURAN-Ш-50-1

1 (0,1)

4 (0,08)

50

1

0,2

1100

750

1100

65

TURAN-Ш-100-1

3 (0,3)

10 (0,2)

100

1

0,6

1850

760

1200

175

TURAN-Ш-130-1

6 (0,6)

20 (0,4)

130

1

0,6

2000

760

1200

180

TURAN-Ш-130-2

12 (1,2)

40 (0,8)

130

2

0,7

2100

760

1200

260

TURAN-Ш-200-1

12 (1,2)

40 (0,8)

200

1

0,9

2600

700

1400

500

TURAN-Ш-200-2

24 (2,4)

80 (1,6)

200

2

1,1

2600

950

1400

750

TURAN-Ш-300-1

30 (3)

100 (2)

300

1

1,2

3250

950

1550

750

TURAN-Ш-300-2

60 (6)

200 (4)

300

2

1,8

3250

1250

1550

1200

TURAN-Ш-300-3

90 (9)

300 (6)

300

3

2,4

3600

1600

1550

1700

TURAN-Ш-350-1

60 (6)

200 (4)

350

1

2,2

3850

1150

2250

1000

TURAN-Ш-350-2

120 (12)

400 (8)

350

2

4

4150

1550

2250

1500

TURAN-Ш-350-3

180 (18)

600 (12)

350

3

6,3

4450

2000

2250

2000

TURAN-Ш-350-4

240 (24)

800 (16)

350

4

8,7

4850

2400

2250

2500

TURAN-Ш-400-1

90 (9)

300 (6)

400

1

4,7

4650

1150

2700

1250

TURAN-Ш-400-2

180 (18)

600 (12)

400

2

7,8

5000

1750

2700

1875

TURAN-Ш-400-3

270 (27)

900 (18)

400

3

11,2

5350

2350

2700

2500

TURAN-Ш-400-4

360 (36)

1200 (24)

400

4

15,1

5850

3000

2700

3150

*килограмм сухого вещества в час

Сравнительная таблица обезвоживающих установок

Метод обезвоживания

Характеристики

Шнековый обезвоживатель

Ленточный пресс-фильтр

Декантер

Центрифуга

Фильтр пресс

Обезвоживание осадка с низкой концентрацией

+

Нежелат.

Нежелат.

Возможно

Присутствие масла

+

Нежелат.

Промывочная вода

Минимум

Много

Средне

Мало

Средне

Энергопотребление

Низкое

Средне

Средне

Высокое

Высокое

Непрерывный процесс (24 ч)

+

Нежелат.

Шум

Низкий

Высокий

Высокий

Высокий

Средний

Вибрация

Низкая

Большая

Высокий

Большая

Средне

Илоуплотнитель

Не нужен

Обязательно

Возможно

Обязательно

Возможно

Габариты

Малые

Большие

Большие

Средние

Средние

Обслуживание / Стоимость

Простое / Дешевое

Сложное / Дорогое

Сложное / Дорогое

Сложное / Дорогое

Сложное / Дорогое

Область применения.

Шнековый обезвоживатель TURAN предназначен для обезвоживания любых видов осадков, образовавшихся в процессе очистки сточных вод – хозяйственно-бытовых, промышленных, сельскохозяйственных и др.

Установка предназначена для обезвоживания осадков с концентрацией взвешенных частиц от 2000мг/л до 35000мг/л. Обезвоженный осадок имеет влажность 81% и меньше, в зависимости от состава сточных вод.

Установка имеет встроенную зону сгущения, что предотвращает необходимость дополнительного оборудования для сгущения осадка (илоуплотнитель) и позволяет обезвоживать осадок с низкой концентрацией взвешенных веществ (от 2000мг/л).
Oбезвоживатель имеет конструкцию, которая предотвращает засорение барабана, таким образом, отпадает потребность в больших объемах промывной воды.

Установка не имеет высоконагружаемых и высокооборотных узлов, что обеспечивает надежность конструкции. Шнековый обезвоживатель отличается низким уровнем шума и вибрации.

Установка потребляет на порядок меньше электроэнергии и воды, чем какие-либо другие системы обезвоживания.

Незначительные габариты и вес шнекового обезвоживателя позволяют компактно разместить установку на очистных сооружениях.

Установка работает в автоматическом режиме и не требует постоянного присутствия обслуживающего персонала.

Шнековый обезвоживатель осадка

Принцип работы

Исходный осадок подается в дозирующую емкость обезвоживателя, откуда самотеком направляется в емкость флокуляции, оснащенную электрической мешалкой. В емкости флокуляции происходит смешение осадка с раствором флокулянта для улучшения его влагоотдающих свойств.

Сфлокулированный осадок поступает по подающей трубе в обезвоживающий барабан, где он продвигается от зоны сгущения к зоне отжима.

Внешняя часть барабана образована комплектом чередующихся подвижных и неподвижных колец, внутренняя включает шнек, шаг витков которого уменьшается от зоны сгущения к зоне отжима. В зоне сгущения отделение фильтрата обеспечивается под действием силы тяжести, а в зоне отжима – за счет избыточного давления, возникающего вследствие уменьшения шага витков шнека и наличия зазора между окончанием шнека и прижимной пластиной.

Регулировка зазора позволяет оптимизировать процесс обезвоживания осадка. Образующийся фильтрат отводится в поддон, откуда самотеком направляется на сброс. Обезвоженный осадок выгружается в контейнер.

Наличие подвижных колец обеспечивает самоочищение обезвоживающего барабана. Также предусмотрена система автоматической промывки внешней поверхности барабана чистой водой. Таким образом, процессы обезвоживания и очищения обезвоживающего барабана производятся одновременно и непрерывно.

ИЗ ЧЕГО СОСТОИТ ШНЕКОВЫЙ ОБЕЗВОЖИВАТЕЛЬ ОСАДКА?

Сократите расходы на обезвоживание осадка

Имея многолетний опыт работы в промышленности, компания является вашим поставщиком решений и производителем шнекового обезвоживателя для экономичного обезвоживания ила, предназначенного для работы с широким спектром типов ила. При этом устройство оборудование подходит для обработки как биологического, так и физико-химического типов шлама.

Что такое шнековый обезвоживатель осадка?

Очистка воды и сточных вод имеет много компонентов. Одним из них является процесс винта обезвоживания осадка.

Проще говоря, шнековый обезвоживатель отделяет жидкости от твердых частиц. Это устройство, которое движется медленно, обезвоживая осадок в процессе гравитации. Шнековый обезвоживатель используется для материала, который трудно обезвоживать, включая материалы, которые упаковываются вместе. Шнековый обезвоживатель использует систему фильтров для отделения жидкости от твердого материала. Жидкость накапливается при прохождении через сито или фильтр и затем может быть использована повторно.

КАКОВА ЦЕЛЬ ОБЕЗВОЖИВАНИЯ ОСАДКА ШНЕКОВОГО ОБЕЗВОЖИВАТЕЛЯ ПРИ ОЧИСТКЕ ВОДЫ?

Шнековый пресс для обезвоживания играет важную роль в нескольких отраслях промышленности и не только занимается переработкой сточных вод. Система сушки осадка для отделения жидкости от твердых частиц используется в бумажной промышленности, где вода удаляется из целлюлозного волокна. В химической промышленности винтовые обезвоживатели используются в различных процессах, в том числе для синтетического каучука, гидратированного полимера и альгината натрия. Шнековый обезвоживатель также используется, чтобы отделить воду от отходов пищи, чтобы преобразовать в корм для животных.

С акцентом на окружающую среду и использование природных ресурсов, максимальное использование сточных вод имеет решающее значение, особенно в регионах с небольшим количеством осадков. Шнековый обезвоживатель сводит к минимуму объем твердого материала, который также требует утилизации, что обеспечивает оптимизацию системы захоронения отходов и других отходов. Если установлен обезвоживающий шнек, это устраняет необходимость в расходных отстойниках, так как вторичный ил сгущается оборудованием после процесса.

Из чего состоит шнековый обезвоживатель осадка?

Питающий насос передает шлам на обезвоживающий шнек. Шламовая вода перекачивается в первую впускную камеру. Именно здесь поток в другую секцию винтового обезвоживателя оптимизируется с помощью переполнения.

Когда иловая вода поступает в смесительную камеру из впускной камеры, добавляется флокулянт, который помогает твердым частицам собираться в продукт, известный как хлопья. Иловая вода смешивается с флокулянтом медленно движущимся лезвием в смесительной камере. Флокулянт вместе с очищенной иловой водой стекает к винтовому обезвоживателю.

Спираль винта имеет пластины, которые являются самоочищающимся фильтром. Движущиеся пластины обеспечивают непрерывную самоочищение фильтра, а неподвижные пластины действуют как фильтр. Четыре направляющих стержня удерживают две неподвижные пластины и одну подвижную. Когда винт находится в движении, свободные пластины вращаются. Между неподвижными и незакрепленными пластинами имеется зазор около 0,5 мм, и вода из процесса обезвоживания протекает через это пространство. На конце винта имеется нажимной элемент, который делает процесс обезвоживания сточных вод более эффективным.

Благодаря наличию системы обезвоживающих винтовых установок промышленная или городская установка очистки сточных вод может максимизировать количество воды, возвращаемой в оборот для использования, и минимизировать объем отходов шлама. Место для хранения также уменьшается за счет отказа от контейнеров для хранения. Это эффективное решение для очистки сточных вод стоит рассмотреть для области, которая нуждается в эффективном сбережении воды.
