Грабельные решётки

Cерия BAYKAL

Область применения.

Механические решетки входят в состав комплексов механической очистки сточных вод на очистных сооружениях. Также обеспечивают защиту насосов в канализационных насосных станциях (КНС).

Механические решетки предназначены для извлечения из производственных и хозяйственно-бытовых сточных вод грубодисперсных включений (отбросов) размерами не более 100х100х100 мм с механизированной выгрузкой их в мусоросборник или на транспортирующее устройство.

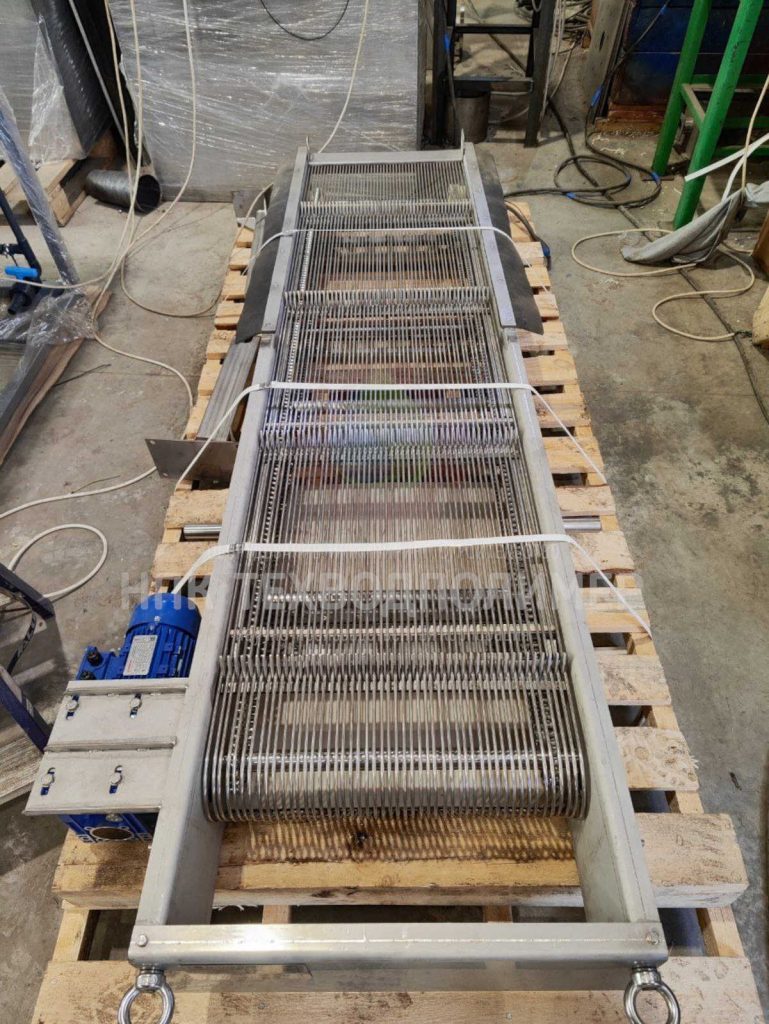

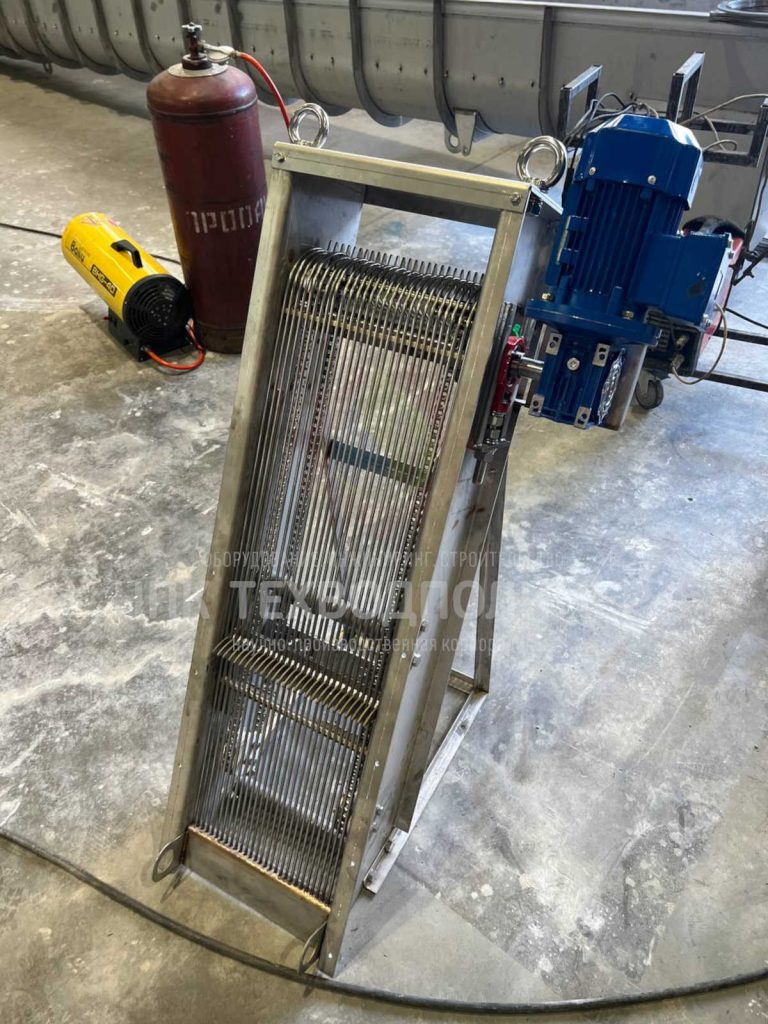

photo 2020 05 18 11 25 31 Грабельные решётки

2020 06 01 19 57 33 Грабельные решёткиПринцип работы

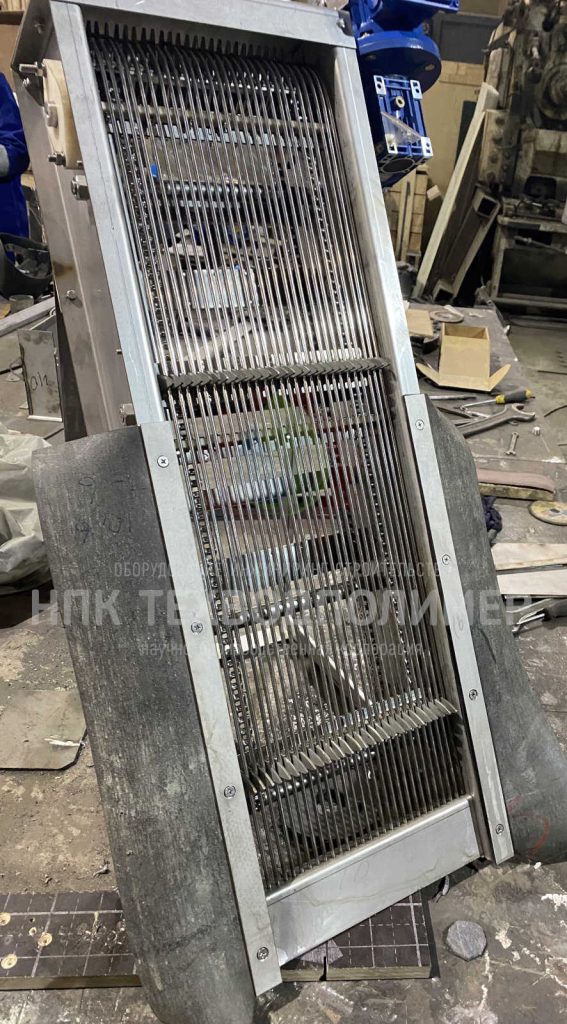

Детали грабельной решетки BAYKAL-RG (см. рис. 1) смонтированы на раме (поз.1) прямоугольного сечения, состоящей из двух боковин сваренных в единую раму.

Между боковинами расположено полотно фильтрующее (поз. 7), набранное из стержней фасонного проката профиля с заданным прозором (поз. 7).

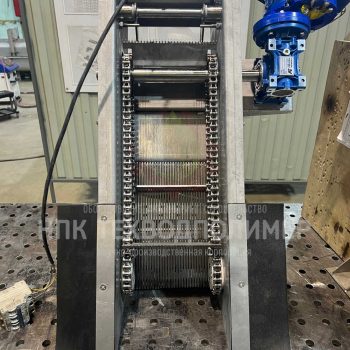

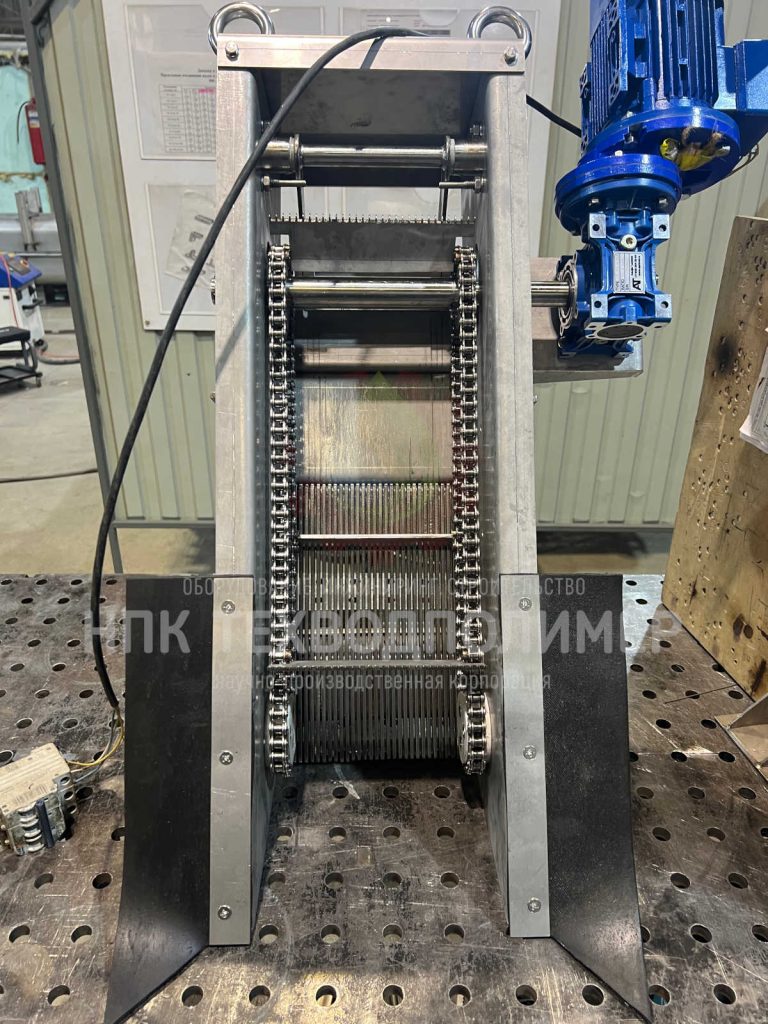

Вдоль боковин по направляющим движутся две замкнутые пластинчатые цепи (поз.2).

На цепях закреплены поперечные граблины (поз. 6) для прочистки фильтрующего полотна. Цепи, и закрепленные на них граблины, приводятся в движение вращением вала (поз. 4) с ведущими звездочками (поз. 3), расположенного в верхней части решетки. Вал в свою очередь приводится в движение мотор-редуктором (поз. 9). В нижней части решетки цепь движется по нижней направляющей (поз. 5) из полимерного материала.

Резиновые экраны (поз.13) направляют поток сточных вод в рабочую зону решетки, препятствуя прохождению крупных механических примесей под решеткой и в пространствах между решеткой и стенками канала.

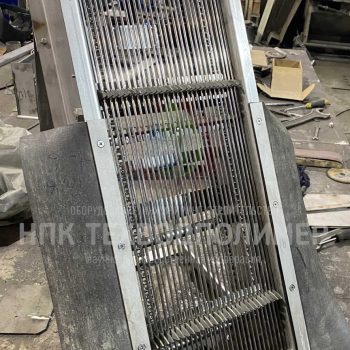

Поток загрязненных сточных вод проходит через фильтующее полотно решетки.

Вода проходит между стержнями решетки (поз.7). Механические примеси задерживаются на полотне решетки. Для очистки сорозадерживающего полотна предназначены граблины (поз.6) которые прикреплены симметрично с двух сторон к пластинчатым цепям (поз.2) и перемещаются снизу в верхнюю часть решетки. Постепенно на них аккумулируются отбросы.

В верхней части решетки для удаления отбросов с граблин предусмотрен сбрасыватель (поз.13) который автоматически сбрасывает мусор с граблин на склиз и далее в в мусоросборник или на транспортирующее устройство.

Заголовок

МЕХАНИЧЕСКАЯ ОЧИСТКА СТОЧНЫХ ВОД

Грабельные решетки

Основное назначение грабельных решеток — это механическая очистка сточных вод. Это удачное решение для муниципальных и промышленных насосных станций или очистных сооружений. Грабли решетки очищают воду от частиц размером более 8 мм.

 При высокой степени загрязнения решеток, а также при перекачивании загрязнений водой и при достижении массы частиц 2 т / год можно использовать винтовой пресс. Это устройство специально разработано для извлечения крупных и мелких частиц.

Решетки грабельные выполнены из нержавеющей стали. У новой конструкции есть очевидные преимущества — нет цепей и механизмов для контакта с водой, это увеличивает срок службы граблей решеток.

Решетки могут быть изготовлены вашим ТС с необходимым размером канала.

Вместо грабельных решеток в случае сильного загрязнения может быть использован барабан для фильтрации воды, который способен улавливать частицы размером более 0,25 мм.

В случае, когда концентрация взвешенных веществ в обрабатываемой жидкости не превышает 300 мг / л, имеет смысл отказаться от защиты первичных структур и компонентов, обрабатывающих сырой дождь. Если вам нужно очистить воду от мелких частиц, обратите внимание на горизонтальные инструменты для улавливания песка. Специализированная система распределения жидкости по ширине устройства улавливает частицы размером 0,15 мм. На сегодняшний день эта система является наиболее эффективной из всех существующих структур. Инструменты для улавливания песка крепкие и не требующие ухода. Материал, из которого сделан инструмент для улавливания песка, — сталь.

При реконструкции очистных сооружений целесообразно рассмотреть вариант замены стержней на грабли с механизмом фильтрации сточных вод для достижения требуемой производительности. Этот механизм намного проще в использовании для утилизации и переработки песка.

Где и как установить грабельные решетки

Грабельные решетки могут быть установлены в канализационных насосных станциях (СЭС) перекачки сточных вод и в зданиях решеток на площадке очистных сооружений. Отличаются высокой надежностью и простотой эксплуатации.

Грабельные решетки предназначены для извлечения из производственно-хозяйственных и бытовых сточных вод крупного и среднего мусора с последующей их механизированной выгрузкой на транспортировочное устройство или в мусорный ящик.

  • устойчивы к механическим и гидравлическим перегрузкам:
  • имеют высокопрочную конструкцию по сравнению с другими типами механизированных решеток;
  • улучшенные гидравлические характеристики из-за градиента давления перед полотном решетки и в его прозоре — благодаря применению специального «каплевидного» профиля стержней решетки;
  • «каплевидный» профиль также защищает решетку от заклинивания в полотне механических включений. У этой конструкции такие препятствия легко снимаются граблинами и не мешают дальнейшей работе решетки;
  • повышенная надежность благодаря отсутствию вращающихся деталей в погружаемой части решетки;
  • коррозионная стойкость в агрессивных средах сточных вод: корпус, полотно, цепи, граблины, облицовка решетки выполнены из нержавеющей стали AISI304;
  • Продуманная эргономика: удобство обслуживания решетки благодаря наличию основных узлов в рабочем состоянии и возможности подъема решетки из канала без ее демонтажа.

Завод производитель грабельных решеток

В опыте разработки многолетней эксплуатации подобных устройств на многих очистных сооружениях учитываются новейшие разработки в области механической очистки сточных вод, высококачественных материалов и конструкций. Материал решеток — нержавеющая сталь. По желанию Заказчика решетка может быть укомплектована:

  • устройство автоматического контроля скорости сбора мусора в зависимости от уровня жидкости в канале;
  • отжим винтового пресса и конвейера для уплотнения и подачи в приемную емкость собранного мусора;
  • щитовые замки с ручным или электрическим приводом.

Решетки вместе с конвейером, отжимным прессом и щитовыми замками составляют высокоэффективный комплекс механической очистки сточных вод.

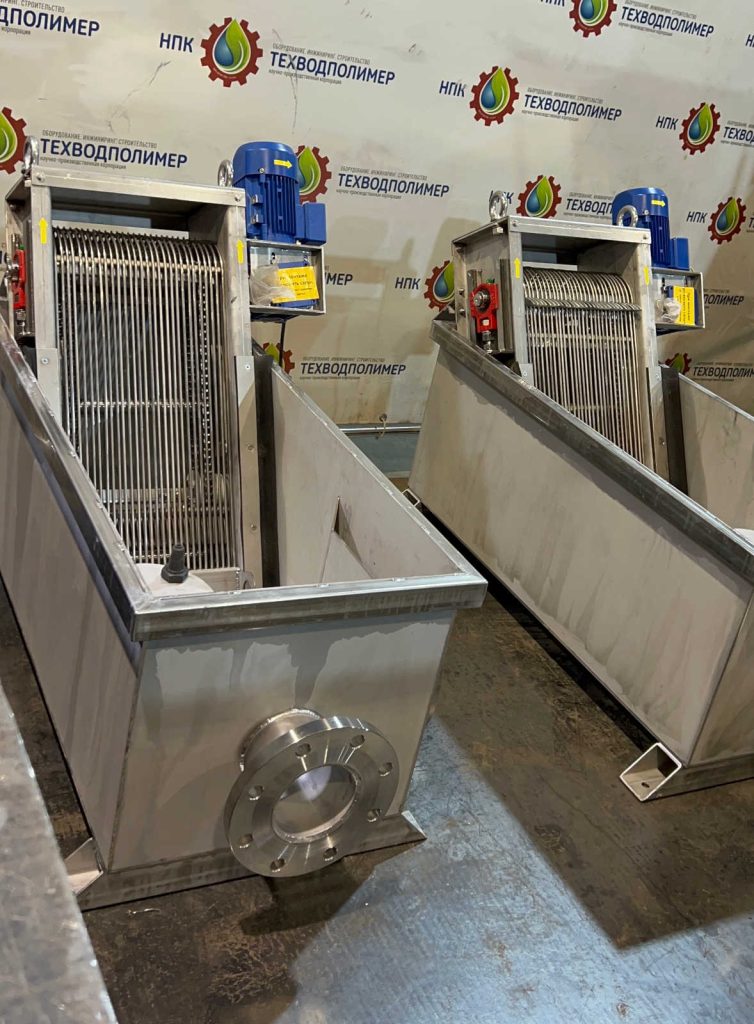

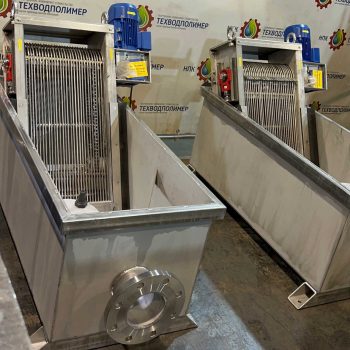

Примеры моделей оборудования

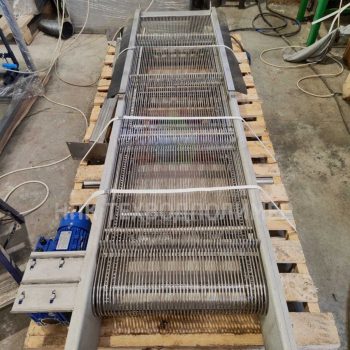

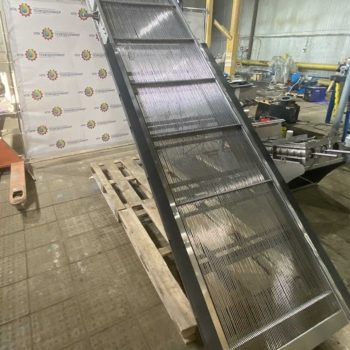

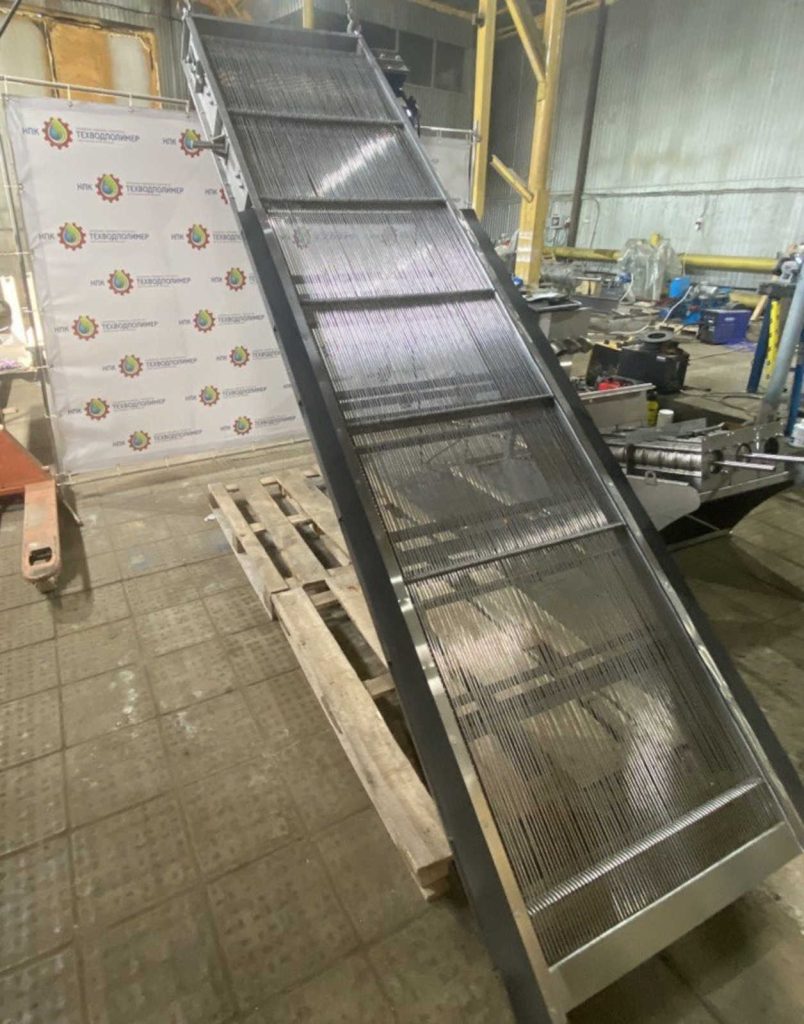

BAYKAL-RG-2.7-2.3

2020 06 01 19 51 11 Грабельные решётки

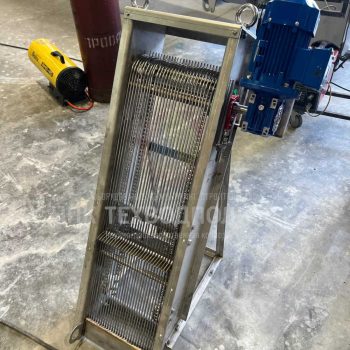

BAYKAL-RG-3.0-2.1

2020 06 01 19 51 37 Грабельные решётки

Коротко о производстве

  1. Особенности:Самая низкая стоимость!

Данная система сепарации является самой распространенной из всех видов обезвоживания осадков. Отсутствие быстро ломающихся вращающихся, трущихся, сложных и дорогих электроузлов и деталей, решена проблема коррозии станции. Возможность работы без реагентов.

  1. Назначение

Мешковые обезвоживатели и фильтрационные установки на их базе служат для обезвоживания избыточного ила и осадков сооружений очистки хозяйственно-бытовых сточных вод, ливневых очистных сооружений канализации , производственных сточных вод, иловых карт и захоронений, станций водоподготовки и обезжелезивания воды.

  1. Принцип работы.

Осадок сточных вод по напорному трубопроводу поступает в приёмную камеру фильтра, откуда через сливную горловину поступает в мешок из нетканого материала. Отфильтрованная вода сливается в придонный сборник и самотёком направляется в приёмный резервуар или канализационную насосную станцию. По мере заполнения шламом мешок снимается и вывозится на утилизацию Для повышения эффективности обезвоживания и снижения влажности обезвоженного осадка рекомендуется в трубопровод подачи осадка в фильтры осуществлять дозировку флокулянта.

  1. Технико-технологические характеристики Мешкового обезвоживателя осадка
Показатель, параметр Значение
Режим работы оборудования периодический
1. Объём осадка влажностью 94÷99% обрабатываемого в фильтре. 500÷10.000 л/сут
2. Объёмный расход осадка подаваемого в фильтр. 0,2÷1,4 м3/час
3. Влажность обезвоженного осадка при ежесуточном фильтровании. 70÷80%
4. Влажность осадка при фильтровании 1 раз в 2÷4 суток. 55÷70%
5. Объём обезвоженного осадка в заполненном мешке. 34÷55 л
6. Длина/ширина/высота фильтра. 3160/580/1630 мм
7. Вес фильтра. 48 кг.
8. Диаметр штуцеров входа осадка и слива фильтрата, переливной трубы. Ду 50, 2”
9. Количество мешков в комплекте поставки одного фильтра. По объему
10. Количество мешочных фильтров в модуле, шт. По требованию



Корпус и внутренние детали фильтра выполнены из полиэтилена,который не подвержен коррозии. Мешок изготовлен из нетканного материала, пропускающего осветлённую воду.

Для обезвоживания больших объемов осадков (при очистке от донных илов, сапропеля, отложений шламонакопителей,технологические решения по очистке водоемов, иловых площадок, прудов, озер и производственных осадков) возможно использование контейнеров «Geotube» или FilterTUBe, объемом до 1500 м3, которые изготавливаются из геотекстильного тканного фильтрующего материала с утилизацией обезвоженного материала переработкой в удобрения, садовую землю, рекультиванты, почвообразователи. От фермерских комплексов до любых крупных производств

При этом процесс обезвоживания производится за счет подачи обработанного раствором флокулянта осадка в полость контейнера и его фильтрования через фильтрующий материал. Контейнеры устанавливаются на открытых площадках и оборудуются системой отведения фильтрата.При полном заполнении контейнера, осадок подвергается дообезвоживанию за счет сушки в естественных условиях и вымораживания в зимнее время. Обезвоженный осадок из контейнера вывозится на утилизацию.

Обезвоживание осадков на иловых площадках получило широкое распространение в ХХ веке в связи с отсутствием массового производства высокоэффективного оборудования для механического обезвоживания осадков и флокулянтов. В настоящее время, иловые площадки в основном используются как резервные сооружения при наличии на очистных сооружениях цехов механического обезвоживания или на сооружениях малой производительности. Для интенсификации процесса обезвоживания осадка, иловые площадки оборудуются высокоэффективными дренажными системами горизонтального и вертикального типов. Повышение технологической эффективности обезвоживания осадков может быть также достигнуто за счет предварительного введения в осадок раствора флокулянта или сгущения осадка на сетчатых сгустителях до значений влажности 90-95 %.

Мешковой обезвоживатель осадка в блок-контейнере для крайнего севера:

Уважаемые клиенты! Подобрать оборудование, рассчитать стоимость и комплектацию оборудования для обезвоживания осадка можно после заполнения опросного листа. Узнать дополнительную информацию вы можете, связавшись с менеджерами нашей компании
