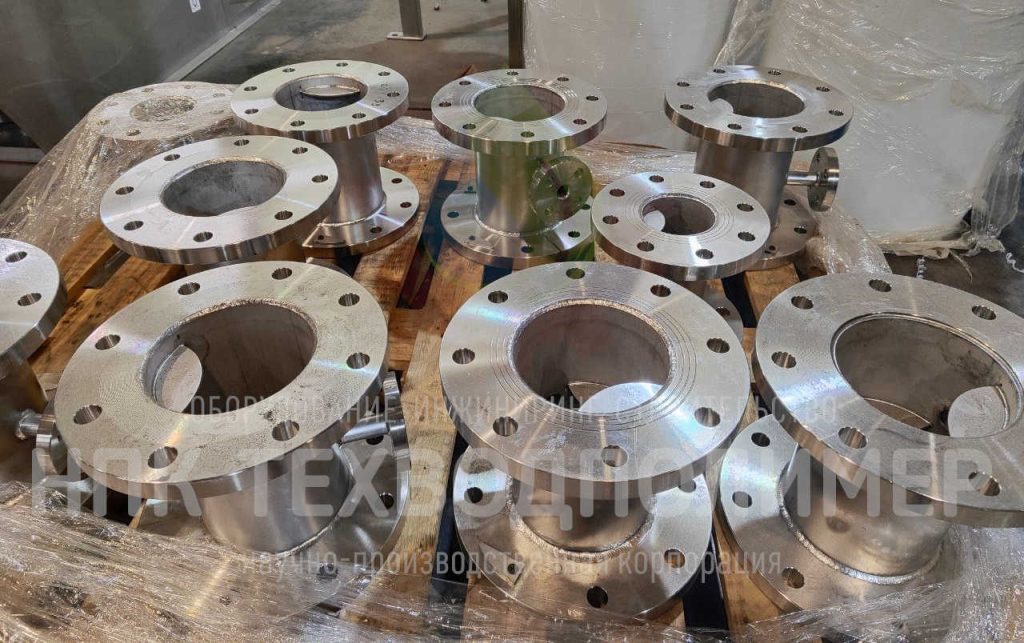

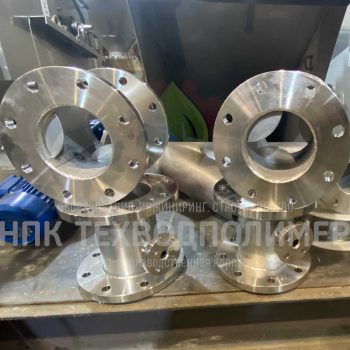

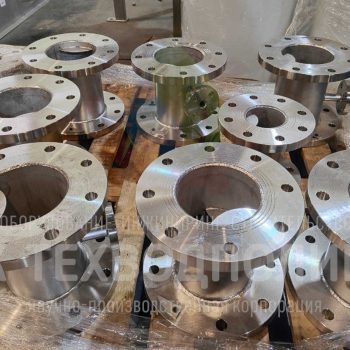

Статические вихревые смесители — это современное промышленное оборудование, предназначенное для интенсивного перемешивания жидкостей, газов и суспензий в трубопроводных системах. В отличие от динамических аналогов, они не имеют подвижных частей и работают исключительно за счет кинетической энергии потока.

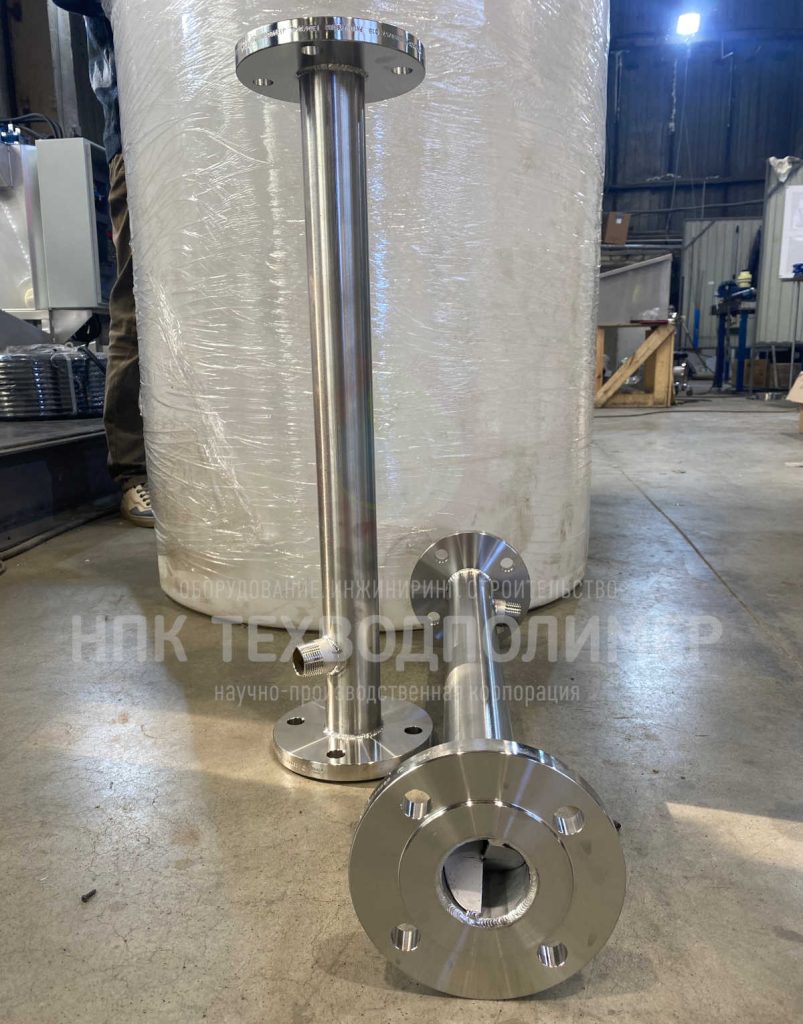

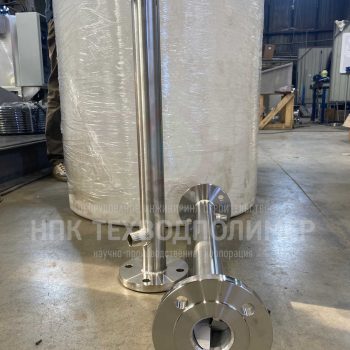

Статические смесители
Серия TOBOL (ТОБОЛ)
Область применения.
Статические, Вихревые смесители предназначены для улучшения перемешивания жидких реагентов с потоком обрабатываемой воды. Статический смеситель устанавливается в трубопровод после блока дозирования реагентов, которые требуются перемешивать с потоком воды
Применяется в системах дозирования реагентов – коагулянтов, флокулянтов, гипохлорита, кислот, щелочей – для эффективного распределения их по объему обрабатываемой воды.
Принцип работы

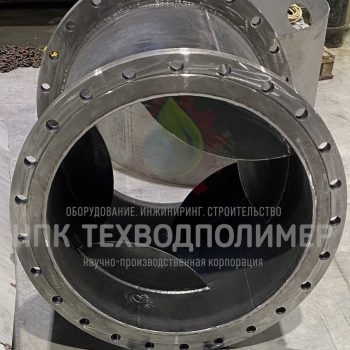

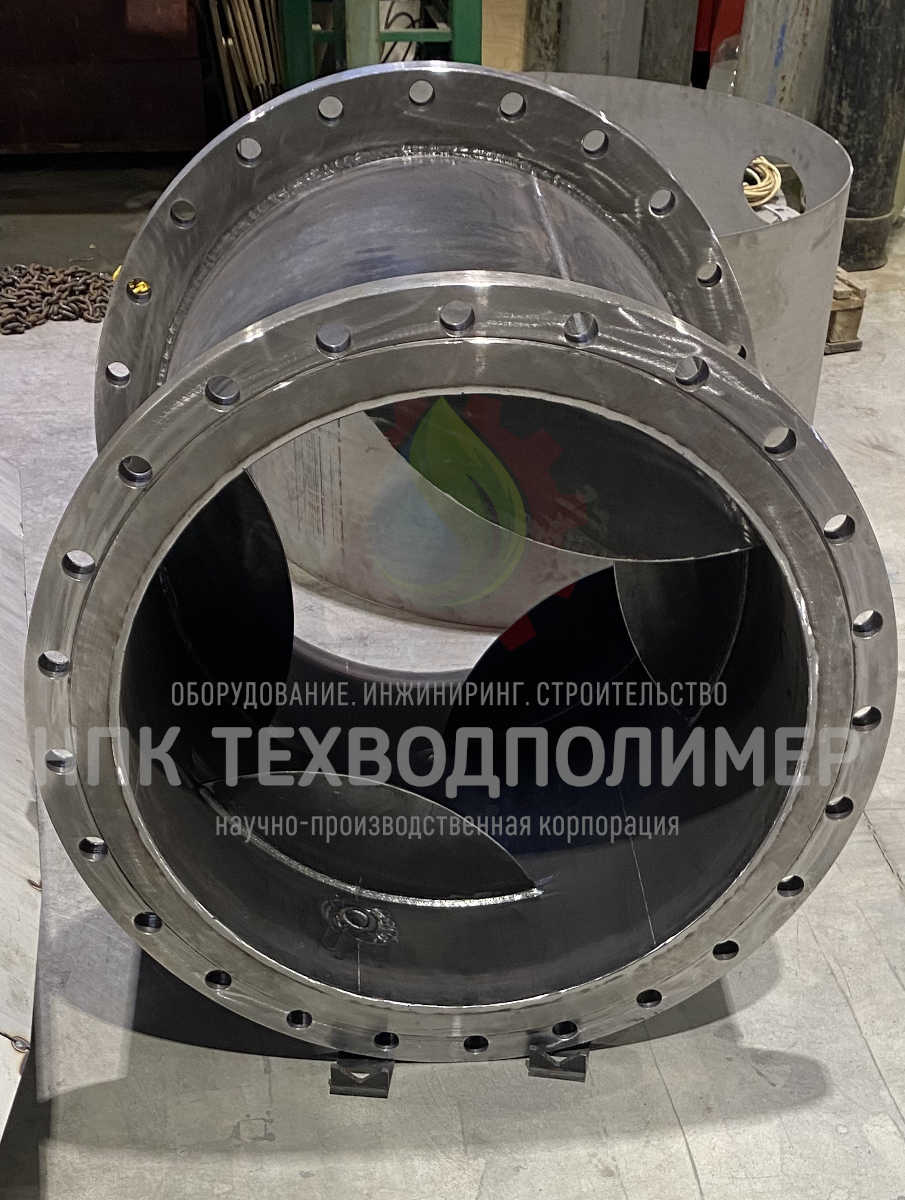

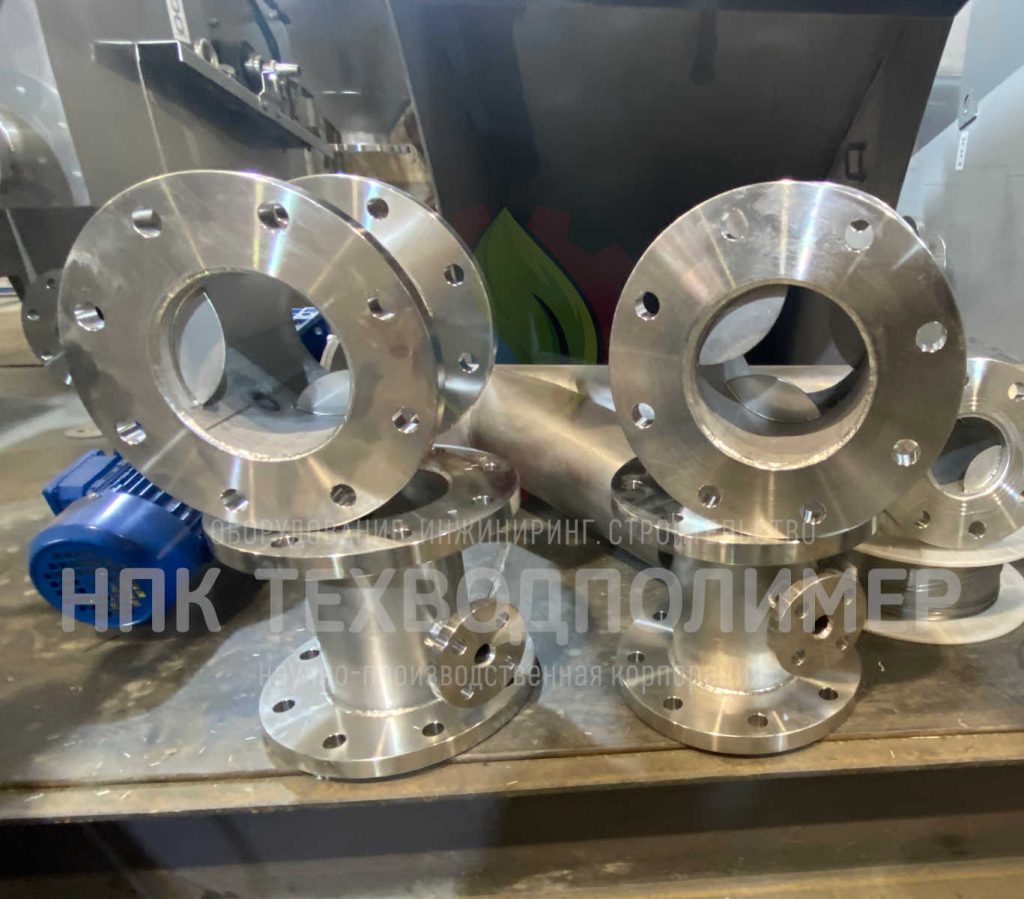

Конструктивно статический смеситель представляет собой цилиндрический корпус, внутри которого располагается система лопастей.
Статический смеситель для смесей жидкость – жидкость выполнен из рассекателя и имеет большее число лопастей и меньшую линейную скорость движения воды.
Смеситель устанавливается непосредственно на трубопровод исходной воды. Реагент подается в смеситель через патрубок перпендикулярно основному потоку обрабатываемой воды.
Эффект смешения достигается за счет многократного деления и направленного закручивания потока на турбулизирующих элементах при движения потока внутри аппарата.
Время смешения – 0,8 – 1,2 сек.
Потери напора – 8 -10 м (0,8 – 1,0 бар).
Модельный ряд
| Модель | Ду, мм | Давление, бар | Длина, мм |
| TOBOL (ТОБОЛ)-50-Н | 50 | 6 | 400 |
| TOBOL (ТОБОЛ)-65-Н | 65 | 6 | 450 |
| TOBOL (ТОБОЛ)-80-Н | 80 | 6 | 600 |
| TOBOL (ТОБОЛ)-100-Н | 100 | 6 | 800 |
| TOBOL (ТОБОЛ)-150-Н | 150 | 6 | 1 100 |
| TOBOL (ТОБОЛ)-200-Н | 200 | 6 | 1 300 |
| TOBOL (ТОБОЛ)-250-Н | 250 | 6 | 1 600 |
| TOBOL (ТОБОЛ)-300-Н | 300 | 6 | 1 900 |
| TOBOL (ТОБОЛ)-350-Н | 350 | 6 | 2 200 |
| TOBOL (ТОБОЛ)-400-Н | 400 | 6 | 2 500 |
Технические описание
| Состав смесителя | Материалы изготовления |
| Корпус с фланцами | Нержавеющая сталь марка AISI 304, 316, 321 Конструкционная сталь СТ.3 |
| Турбулизирующая вставка | Нержавеющая сталь марка AISI 304, 316, 321 Конструкционная сталь СТ.3 |
| Патрубок подачи химреагента | Нержавеющая сталь марка AISI 304, 316, 321 Конструкционная сталь СТ.3 |
